GNZ 증점제
Toncin
제품 소개 :
GNZ 센터 드라이브 고효율 증점제는 당사가 첨단 국제 기술의 통합을 통해 개발한 차세대 고액 분리 기술을 나타냅니다. 이 혁신적인 장비는 독특한 센터 드라이브 메커니즘, 고성능 피드 호퍼 및 자동 레이크 리프팅 시스템을 포함한 여러 특허 기술을 갖추고 있습니다. 견고한 코어 설계는 극한의 조건에서도 안정적인 작동을 보장하는 동시에 농축 효율성을 크게 향상시킵니다. GNZ 증점제는 중력 침강과 응집 공정의 조합을 통해 최적의 탈수 성능을 달성합니다.
현재 이 일련의 장비는 야금, 석탄, 화학, 광산 찌꺼기 처리 및 환경 보호와 같은 산업 전반의 고액 분리 공정뿐만 아니라 다양한 금속 및 비금속 광물의 탈수에 널리 적용되었습니다.

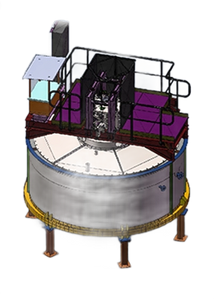

고급 구조
광물 처리 시스템의 중요한 구성 요소인 이 증점제는 광물 농축과 후속 처리 및 탈수 작업 준비에 중요한 역할을 합니다. 이 장비는 다음과 같은 몇 가지 주요 이점을 제공합니다.
향상된 처리 용량: 최적화된 설계로 신속한 미네랄 농축과 간소화된 처리 작업 흐름이 가능합니다.
고급 자동화: 최소한의 수동 개입으로 정밀한 작동을 위한 최첨단 제어 시스템을 통합합니다.
뛰어난 내구성: 중요한 구성 요소에 내마모성 소재를 사용하여 작동 수명을 연장합니다.
단순화된 유지 관리: 효율적인 구성 요소 유지 관리 및 교체를 위한 모듈식 구조가 특징입니다.
이 고성능 증점제는 다양한 금속 및 비금속 광석의 농축 공정에 다용도로 사용됩니다. 탁월한 운영 효율성과 처리 능력을 통해 사용자는 우수한 광물 농도 분리를 달성할 수 있으며, 이를 통해 다운스트림 처리 및 탈수 작업을 위한 신뢰할 수 있는 기반을 구축할 수 있습니다.
제품 응용 프로그램 :
GNZ 농축기는 외국 기술을 기반으로 개발한 중앙 구동 자동 리프팅 레이크를 갖춘 새로운 고속 농축기입니다. 석탄, 금속 광석 처리수, 야금, 화학, 광미 처리, 환경 보호 등과 같은 다양한 산업용 사료 펄프 처리에 널리 적용 가능합니다.
제품 사양 :
모델 | 농축탱크 | 퇴적면적 | 갈퀴의 리프팅 높이(mm) | 레이크 회전 속도(r/min) | 모터 출력 | |
직경(m) | 깊이(m) | |||||
GNZ-3 | 3 | 2.5 | 10 | 300 | 0.1-0.2 | 3+1.1 |
GNZ-6 | 6 | 3.0 | 28 | 300 | 0.1-0.2 | 4+1.5 |
GNZ-9 | 9 | 3.2 | 63 | 300 | 0.1-0.2 | 4+1.5 |
GNZ-12 | 12 | 3.5 | 110 | 300 | 0.1-0.2 | 4+1.5 |
GNZ-18 | 18 | 4.4 | 254 | 600 | 0.1-0.2 | 7.5+2.2 |
GNZ-20 | 20 | 4.4 | 310 | 600 | 0.1-0.2 | 7.5+2.2 |
GNZ-24 | 24 | 5.2 | 452 | 600 | 0.05-0.2 | 7.5+2.2 |
GNZ-30 | 30 | 5.2 | 707 | 600 | 0.05-0.2 | 11+3 |
GNZ-38 | 38 | 5.5 | 1134 | 600 | 0.05-0.2 | 15+4 |
GNZ-45 | 45 | 5.5 | 1590 | 600 | 0.05-0.1 | 37+4 |
GNZ-53 | 53 | 6.0 | 2206 | 600 | 0.05-0.1 | 37+4 |
GNZ-60 | 60 | 6.0 | 2826 | 600 | 0.03-0.1 | 45+5.5 |
GNZ-70 | 70 | 6.8 | 3846 | 600 | 0.02-0.05 | 45+5.5 |
GNZ-85 | 85 | 7.8 | 5671 | 600 | 0.02-0.05 | 45+5.5 |
메모:
1. 위의 매개변수는 참고용일 뿐입니다. 재료의 정착 성능이 상대적으로 크기 때문에 특정 매개변수는 당사에서 제공하는 설계 도면의 적용을 받습니다.
2. 우리 회사는 사용자의 요구 사항에 따라 다양한 모델의 증점제를 설계할 수 있습니다.
일반 증점제 대비 3~5배 높은 농축 및 긁힘 효율
우수한 공급 시스템 - 효율적인 정상 흐름 탱크
초고하중 드라이브 리프팅 시스템과 큰 토크 설계로 극한 상황에서도 장비의 정상적인 작동을 보장합니다.
레이크 톱니 재질의 특성에 따른 대수 나선형 디자인 및 톱니 밀도로 인해 스크래핑 효율이 크게 향상됩니다.
이 증점제는 둥근 증점제와 해로우 스크래핑 기계로 구성되어 있으며, 고체 입자는 중력에 의해 침전되는 증점제에 부유하고 상부의 펄프는 깨끗한 물로 바뀌어 분리가 실현될 수 있습니다. 농축조 바닥의 침전물인 슬라임은 해로우스크래핑에 의해 연속적으로 배출되며, 위쪽에서는 깨끗하게 흘러넘칩니다.
둥근 모양의 탱크 본체, Varlable-slope 또는 Deep-Cone 탱크 바닥을 채택하면 심층 여과 및 깊은 압축이 가능하며 가변 경사 탱크 바닥은 중앙을 향한 고농도 언더플로우의 오염 제거를 가속화할 수 있습니다. 농축 효율을 크게 높여 농축 효율을 일반 농축기의 3~8배로 만들고 언더플로우 농도는 40~70%에 도달할 수 있습니다.2. 고성능 구동 시스템 및 주행 보호 시스템회전식 메커니즘은 저속 유압 모터 또는 구동 모터를 통해 고속 유성 기어 박스에 의해 구동됩니다. 그리고 레이크 리프팅은 리프팅 장치에 의해 수행되고 회전 레이크는 병렬로 실행되는 여러 유압 실린더 또는 리프팅 감속기에 의해 리프팅되어 구동 시스템을 보호하기 위해 언로드 및 부하 감소를 가능하게 합니다. 모듈형 설계는 고성능 구동 시스템에 채택되었으며 표준 부품은 장비 직렬화 요구 사항을 충족하기 위해 가능한 한 많이 사용해야 하며 다음과 같은 놀라운 특징을 가지고 있습니다.
기존 드라이브 장치: A. 유성 기어박스는 안정적인 토크 및 추력 부하 용량을 제공합니다. B. 정확한 시스템 토크 모니터링은 메인 드라이브 모터 샤프트에 대한 유압 센서 또는 토크 미터의 측정을 통해 실현되어 드라이버레이크 장치에 대한 효과적인 보호를 실현할 수 있습니다.(유압 드라이브는 유압 모니터링을 통해 레이크를 올리거나 내리기 시작합니다. 별도의 압력 스위치 모니터링을 통해 경보 및 모터 팁을 시작합니다. 유압 회로의 압력 해제 밸브 설정은 구동 장치가 절대 작동할 수 없음을 보장할 수 있습니다. 설계 정격 토크를 초과하면 과도한 토크가 발생할 수 없습니다. 모터 드라이브는 알람을 활성화하고 모터 샤프트 토크에 대한 측정 및 모니터링을 통해 들어올리거나 하강하고 모터 트립을 발생시킵니다.
고속 공급 시스템은 적절한 가스 제거, 펄프 공급 속도 제어, 응집제 투여량 제어 및 공급 실린더의 합리적인 구조와 같은 기능을 보유합니다.
1. 주 구동 및 레이크 리프팅 기어 설계
(1) 구동 프레임워크 와 섀시는 중형 전송 장치 에 따라 제작 되어 주행
이 안정적 이고 신뢰할 수 있습니다.
(2) 전자동 레이크 리프팅
(3) 스타 변속기의 최대 작동 토크 는 5000,000Nm 입니다 . 구동 변속기 의 설계된 토크는 다음 표준 에 따라 설계 되었습니다 .
작동 토크 값: 설계 토크 의 33 % .
높은 토크 경보: 설계된 토크 의 50% .
레이크 상승; 설계 토크 의 60 % .
레이크 감소: 설계된 토크 의 40% .
기계 장치 의 설계 토크 값 : 설계 토크 의 150 % .
2. 제어 시스템
현장 제어 와 원격 제어가 결합 되어 있으며 DCS 제어 포인트가 제공 됩니다 .
(1) PLC 제어, 과부하 보호.
(2) 재료 배출 단자에는 진흙 층 압력 센서 가 설치되어 펌프 에 의한 회전 및 진흙 배출 을 제어 합니다 .
서비스 지원
전체 기술 설계
Toncin는보다 체계적인 실험실 테스트, 반 산업화 테스트 및 이론 분석 계산을 수행하고 고객이 직면 한 실제 문제에 비추어 적절한 방법을 채택하여 합리적인 계획과 선택을 결정합니다. 그리고 실험실 테스트 및 반 산업 테스트를 통해 특정 매개 변수를 결정합니다.
Project Construction
Toncin은 고객에게 고객의 계약 문서에 따라 프로젝트 품질, 일정, 안전, 조달, 정보 파일, 조직 및 조정 등에 대한 관리 작업을 수행함으로써 최고의 프로젝트 목표를 달성하는 데있어 최고의 서비스를 고객에게 제공 할 수 있으며 고객에게 최고의 서비스를 제공 할 수 있습니다. Toncin 계약에 따라 전체 프로세스 또는 건설 프로젝트의 특정 단계에 대해 설계, 조달, 건설 및 시험 등을 계약하며 계약 프로젝트의 품질, 안전, 기간 및 비용 등에 대한 완전한 책임을집니다.
응답 시간 및 사후 판매 서비스
보증 기간 동안 결함으로 인한 실패가 발생한 경우, 회사는 다음과 같은 응답과 약속을했습니다. 12 시간 이내에 응답하고 72 시간 이내에 국내 장면으로 돌진합니다. 엄격하고 효율적인 서비스 아키텍처를 통해 다양하고 유연한 서비스 및 응답 수단을 통해 Toncin은 최대 7* 24 시간의 응답 서비스를 제공하여 사용자가 보증 기간 동안 언제든지 도움을받을 수 있도록 할 수 있습니다.
