GNZ 증점제
Toncin
제품소개

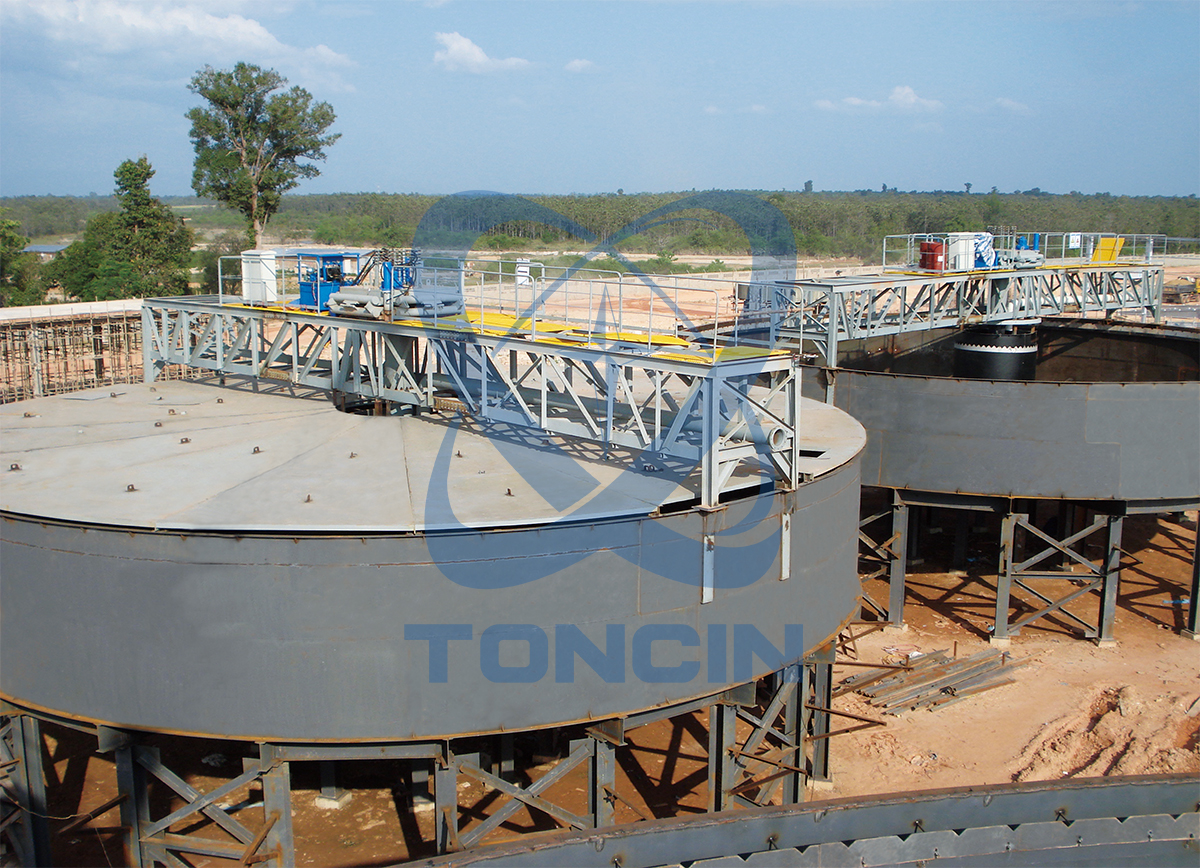

GNZ 센터드라이브 고효율 농축기는 우리 회사가 선진 외국 기술을 통합하여 설계한 새로운 고액 분리 장비를 나타냅니다.이 증점제는 센터 드라이브, 고효율 공급 호퍼, 자동 레이크 리프팅 기술 등 여러 국가 특허를 보유하고 있습니다.견고한 코어 설계는 까다로운 조건에서도 안정적인 작동을 보장하여 집중 효율성을 크게 향상시킵니다.
GNZ 고효율 증점제는 재료 자체의 중력 작용과 응집 침전을 통해 효과적인 탈수를 달성합니다.공급 탱크에서 슬러리는 응집제와 혼합되어 정상 흐름 탱크라고도 알려진 고효율 공급 호퍼로 보내집니다.정상 흐름 탱크에서 가스 제거 및 에너지 소산 후, 재료는 내부 탱크의 수평 접선을 따라 진행되며, 이는 재료 특성에 따라 여러 응집제 추가 지점을 특징으로 합니다.두 번째 혼합 및 침전 후 물질과 응집제는 아래로 이동하고 탱크 바닥에 있는 분배기 디스크에 의해 포물선 궤적을 따라 안내됩니다.침전된 물질은 중앙 배출을 위해 풀 본체의 중앙 목을 향해 갈퀴로 긁어냅니다.
제품 응용
GNZ 농축기는 해외 첨단 기술을 접목하여 개발된 중앙 구동 및 자동 리프팅 레이크를 특징으로 하는 혁신적인 고속 농축 솔루션입니다.이 고급 증점제는 석탄, 금속 광석 처리수, 야금, 화학 공정, 광미 처리, 환경 보호 등 다양한 산업용 사료 펄프 처리에 광범위하게 적용됩니다.
제품 사양
모델 | 농축탱크 | 퇴적물 지역 | 갈퀴의 리프팅 높이(mm) | 레이크 회전 속도(r/min) | 모터 파워 | |
직경(m) | 깊이(m) | |||||
GNZ-3 | 3 | 2.5 | 10 | 300 | 0.1-0.2 | 3+1.1 |
GNZ-6 | 6 | 3.0 | 28 | 300 | 0.1-0.2 | 4+1.5 |
GNZ-9 | 9 | 3.2 | 63 | 300 | 0.1-0.2 | 4+1.5 |
GNZ-12 | 12 | 3.5 | 110 | 300 | 0.1-0.2 | 4+1.5 |
GNZ-18 | 18 | 4.4 | 254 | 600 | 0.1-0.2 | 7.5+2.2 |
GNZ-20 | 20 | 4.4 | 310 | 600 | 0.1-0.2 | 7.5+2.2 |
GNZ-24 | 24 | 5.2 | 452 | 600 | 0.05-0.2 | 7.5+2.2 |
GNZ-30 | 30 | 5.2 | 707 | 600 | 0.05-0.2 | 11+3 |
GNZ-38 | 38 | 5.5 | 1134 | 600 | 0.05-0.2 | 15+4 |
GNZ-45 | 45 | 5.5 | 1590 | 600 | 0.05-0.1 | 37+4 |
GNZ-53 | 53 | 6.0 | 2206 | 600 | 0.05-0.1 | 37+4 |
GNZ-60 | 60 | 6.0 | 2826 | 600 | 0.03-0.1 | 45+5.5 |
GNZ-70 | 70 | 6.8 | 3846 | 600 | 0.02-0.05 | 45+5.5 |
GNZ-85 | 85 | 7.8 | 5671 | 600 | 0.02-0.05 | 45+5.5 |
메모:
1. 위의 매개변수는 참고용일 뿐입니다.재료의 정착 성능이 상대적으로 크기 때문에 특정 매개변수는 당사에서 제공하는 설계 도면의 적용을 받습니다.
2. 우리 회사는 사용자의 요구 사항에 따라 다양한 모델의 증점제를 설계할 수 있습니다.
당사 증점제의 농축 및 긁힘 효율은 기존 증점제에 비해 3~5배로 크게 향상되었습니다.
당사의 농축기는 효율적인 정류 탱크를 갖춘 뛰어난 공급 시스템을 자랑합니다.
이 장비는 초고하중 드라이브 리프팅 시스템과 큰 토크 설계를 갖추고 있어 가장 극한 조건에서도 정상적인 작동을 보장합니다.
레이크 톱니는 대수 나선형 디자인이 특징이며, 톱니 밀도는 재료의 특성에 맞게 조정되어 최적의 성능을 제공합니다.
이 농축 시스템은 원형 농축기와 해로우 스크래핑 기계로 구성됩니다.증점제에 부유하는 고체 입자는 중력에 의해 가라앉고, 상부 펄프는 깨끗한 물로 변환되어 효과적인 분리가 가능해집니다.써레는 농축기 바닥에서 침전된 점액을 지속적으로 배출하는 동시에 깨끗한 오버플로가 상단에서 나옵니다.
주요 특징들:
일반 증점제보다 3~5배 뛰어난 농도와 긁힘 효율이 탁월합니다.
뛰어난 공급 시스템 – 고속 공급정: a.공급정은 접선 공급을 통해 가스 제거 및 에너지 소산을 촉진합니다.비.응집제를 합리적으로 첨가하면 효율성이 향상됩니다.씨.분배판을 장착하여 탱크 면적을 효과적으로 활용합니다.
과중량 및 큰 토크 설계를 갖춘 구동 리프팅 시스템은 극한 조건에서도 지속적인 작동을 보장하여 전반적인 효율성을 향상시킵니다.
재료 성능에 따라 밀도를 조정할 수 있는 갈퀴 톱니의 대수 나선형 디자인은 긁기 효율성을 향상시킵니다.
고급 농축기 제어 시스템에는 레이크 자동 리프팅, 응집제 공급, 언더플로우 배출 펌프 자동 제어 기능이 통합되어 최적의 효율성을 위해 운영 프로세스를 간소화합니다.
주 구동 및 갈퀴 리프팅 메커니즘 설계
(1) 구동 프레임워크와 섀시는 견고한 전송 장치 표준을 기반으로 구성되어 안정적이고 안정적인 작동을 보장합니다.
(2) 작업 효율성 향상을 위해 완전 자동 레이크 리프팅이 통합되었습니다.
(3) 스타 변속기 시스템은 최대 작동 토크가 5000,000Nm입니다.구동 변속기의 설계된 토크는 다음 표준을 준수합니다.
작동 토크 값: 설계 토크의 33%.
높은 토크 경보: 설계된 토크의 50%.
레이크 상승: 설계된 토크의 60%.
레이크 감소: 설계된 토크의 40%.
기계 장치의 설계 토크 값: 설계 토크의 150%.
2. 제어 시스템
대지 제어 그리고 원격 제어 ~이다 결합, DCS 제어 포인트들 ~이다 공급됩니다.
(1)PLC 제어, 과부하 보호.
(2)재료 방전 단말기 ~이다 세트 위로 ~와 함께 진흙 층 압력 감지기 에게 제어 rotation 그리고 진흙 방전 ~에 의해 펌프.
서비스 지원
전체적인 기술 설계:
Toncin은 철저한 실험실 테스트, 준산업화 시험, 이론적 분석 계산을 수행하여 합리적인 계획과 선택을 공식화합니다.적절한 방법의 채택은 고객이 직면한 특정 문제를 해결하도록 맞춤화되었습니다.특정 매개변수는 실험실 테스트와 준산업 시험을 통해 결정됩니다.
포괄적인 프로젝트 구현:
Toncin은 완벽한 프로젝트 관리 시스템과 노련한 고품질 팀을 활용하여 고객에게 통합 프로젝트 서비스를 제공합니다.우리는 궁극적인 프로젝트 목표를 달성하기 위해 최고의 서비스를 제공하기 위해 최선을 다하고 있습니다.여기에는 고객의 계약 문서에 따라 프로젝트 품질, 일정, 안전, 비용, 조달, 정보 파일, 조직 및 조정을 관리하는 작업이 포함됩니다.
Toncin은 계약에 따라 건설 프로젝트의 전체 프로세스 또는 특정 단계에 대한 설계, 조달, 건설 및 시운전을 수행합니다.우리는 계약된 프로젝트의 품질, 안전, 기간 및 비용 효율성에 대해 전적인 책임을 지며 원활하고 성공적인 프로젝트 결과를 보장합니다.
응답 시간 및 애프터 서비스
보증기간 내 결함으로 인한 고장이 발생한 경우, 당사에서는 12시간 이내 답변, 72시간 이내 국내 현장 출동을 원칙으로 하여 다음과 같은 답변 및 약속을 드립니다.엄격하고 효율적인 서비스 아키텍처, 다양하고 유연한 서비스 및 응답 수단을 갖춘 Toncin은 사용자가 보증 기간 동안 언제든지 도움을 받을 수 있도록 최대 7*24시간 응답 서비스를 제공할 수 있습니다.
