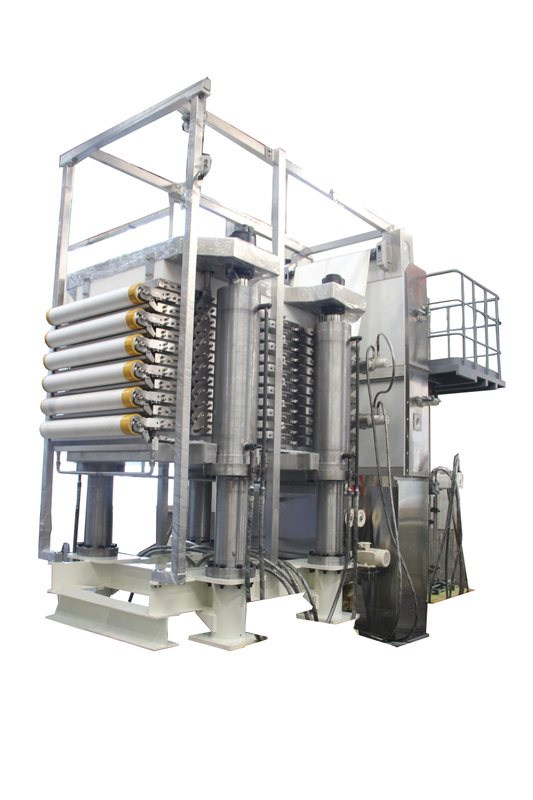

Toncin HVPF 수직 자동 프레스 필터

HVPF 수직 자동 프레스 필터는 세계에서 가장 진보된 필터입니다.진공에는 한계가 있지만 압력에는 한계가 없습니다.HVPF 수직 자동 프레스 필터는 공기 또는 물을 사용하여 필터 천의 양면에 큰 압력 차이를 형성하여 고체와 액체를 매우 효율적으로 분리합니다.

가용성 상태:
수량:
  • HVPF 필터 프레스
  • Toncin

타워 수직 프레스 필터




제품 소개:


HVPF 수직 자동 프레스 필터는 세계에서 가장 진보된 필터입니다.진공에는 한계가 있지만 압력에는 한계가 없습니다.HVPF 수직 자동 프레스 필터는 공기 또는 물을 사용하여 필터 천의 양면에 큰 압력 차이를 형성하여 고체와 액체를 매우 효율적으로 분리합니다.필터 플레이트가 닫히면 슬러리 파이프를 통해 슬러리가 필터 챔버로 펌핑됩니다.여액의 일부는 중력 때문에 여과포를 통해 여액 챔버로 들어갑니다.그런 다음 고압 수력 고무 다이어프램을 사용하여 필터 케이크에서 여액을 압출합니다.이 과정이 끝나면 드라이버는 필터 클로스를 실행하고 필터 케이크는 필터 클로스의 양쪽에서 배출됩니다.

타워 수직 프레스 필터

제품 신청:


HVPF 수직 자동 프레스 필터는 광업, 야금, 화학 산업, 약학 및 식품  산업에 적용할 수 있습니다.그것은 고용량, 에너지 절약, 자동 고액 분리 기계의 일종입니다.

타워 수직 프레스 필터

공급 범위 및 로컬 설치 요구 사항:


  1. (1)  호스트, 유압 스테이션, 급수 스테이션, 청소 시스템 및 제어 시스템으로 구성됩니다.

  2. (2)  이 기계는 단단한 평평한 철근 콘크리트 또는 강철 랙에 설치해야 합니다.설치 스케치 맵 및 기초 차트에 기초 크기 및 관련 치수를 참조하십시오.기초의 깊이는 실제 조건에 따라 고객이 결정합니다.호스트는 전문 기술자가 중단해야 하며 장비가 충격을 받거나 긁히지 않도록 해야 합니다.grad enter를 사용하여 설치 중에 호스트를 조정한 다음 호스트를 고정하는 동안 다른 장비를 설치합니다.

  3. (3)  공기  공급:  5 um 미만의 과립, 압력 0.5-0.6MPa, 공기량: 조립 차트를 참조로 사용

  4. (4)  급수  : 최대.고체 함량 5ppm, 고체 과립 50um 미만, 압력 3.5-6bar, 공급량에 대한 참조로 조립 차트 사용

  5. (5) 전원  공급 장치: 3상/380V±5%, 단상/220V±5%, 50Hz

  6. (6) 작업 환경:  이 기계에 대한 작업 환경 요구 사항, 동결되지 않습니다.



제품 상세 사항:


모델



여과면적(m2)

전체 치수

m (길이×폭×높이)

여과판  수량

부피(m3)
(H=45mm)

무게

(티)

수력

(KW)

필터 플레이트 사양

(mm)

여과포의 폭

HVPF-1

1

2.5×1.5×2.0

2

0.05

8

7.5

1000*550

0.7

HVPF-2

2

2.5×1.5×2.2

4

0.09

9

7.5

HVPF-3

3

3.5×2.5×2.2

2

0.16

14

11

1750*900

1.05

HVPF-4

4

3.5×2.5×2.3

4

0.27

15

11

HVPF-9

9

3.5×2.5×2.5

6

0.41

16

11

HVPF-12

12

3.5×2.5×2.7

8

0.54

17

11

HVPF-15

15

3.5×2.5×2.9

10

0.68

18

11

HVPF-18

18

3.5×2.5×3.1

12

0.81

19

11

HVPF-21

21

3.5×2.5×3.3

14

0.95

21

11

HVPF-24

24

3.5×2.5×3.4

16

1.08

22

11

HVPF-27

27

3.5×2.5×3.6

18

1.22

23

11

HVPF-15

15

5.1×3.7×3.3

6

0.68

37

22

2500*1020

1.15

HVPF-20

20

5.1×3.7×3.6

8

0.9

39

22

HVPF-25

25

5.1×3.7×3.9

10

1.13

42

22

HVPF-30

30

5.1×3.7×4.2

12

1.35

43

22

HVPF-35

35

5.1×3.7×4.5

14

1.58

44

22

HVPF-40

40

5.1×3.7×4.8

16

1.8

45

22

HVPF-45

45

5.1×3.7×5.1

18

2.03

46

22

HVPF-50

50

5.1×3.7×5.4

20

2.25

48

22

HVPF-60

60

6.9×4.5×5.4

10

2.7

97

37

4010*1500

1.7

HVPF-72

72

6.9×4.5×5.8

12

3.24

100

37

HVPF-84

84

6.9×4.5×6.2

14

3.78

104

37

HVPF-96

96

6.9×4.5×6.5

16

4.32

110

37

HVPF-108

108

6.9×4.5×6.9

18

4.86

112

37

HVPF-120

120

6.9×4.5×7.2

20

5.4

118

37

HVPF-132

132

6.9×4.5×7.6

22

5.94

120

37

HVPF-144

144

6.9×4.5×7.9

24

6.48

123

37

HVPF-156

156

6.9×4.5×8.3

26

7.02

126

37

HVPF-168

168

6.9×4.5×8.6

28

7.56

130

37

HVPF-144

144

9.2×5.5×6.8

18

6.48

142

67

6020*1500

1.7

HVPF-162

162

9.2×5.5×7.2

18

7.29

147

67

HVPF-180

180

9.2×5.5×7.5

20

8.1

150

67

HVPF-198

198

9.2×5.5×7.8

22

8.91

160

67

HVPF-216

216

9.2×5.5×8.2

24

9.72

166

67

HVPF-234

234

9.2×5.5×8.5

26

10.53

172

67

HVPF-252

252

9.2×5.5×8.8

28

11.34

180

67

HVPF-270

270

9.2×5.5×9.2

30

12.15

190

67




 작업 과정:

타워 수직 프레스 필터

  1. (1)  여과 단계: 필터 플레이트가 닫히면 슬러리가 슬러리 파이프를 통해 필터 챔버로 펌핑됩니다.여액은 여과포를 통해 여액 챔버로 들어가고 여액 튜브를 통해 여액 매니 폴드에 들어가고 그 사이에 필터 케이크가 필터 챔버에 형성됩니다.

  2. (2)  압출 : 고압수가 튜브를 통해 멤브레인으로 들어가고 멤브레인이 필터 케이크쪽으로 압출되어 필터 케이크의 여액이 압출되도록합니다.

  3. (3)  케이크  세척: 케이크 세척 후 세척수는 슬러리 파이프에 의해 필터 챔버로 펌핑되고  ​​천을 통해 배출 파이프로 흐릅니다.

  4. (4)  공기 건조: 물이 있는 공기 흐름은 필터 케이크를 통과하여 필터 케이크의 수분을 최대로 줄이고 동시에 여액 챔버를 비울 수 있습니다.

  5. (5) 필터 케이크 배출: 건조 과정이 끝나면 구동 부품이 필터 천을 구동하고 필터 케이크가 필터 천의 양쪽에서 배출됩니다.

  6.

주요 특징:



타워 수직 프레스 필터


  1. (1)  필터 플레이트의 구조는 가이드 장치를 채택하여 원활하게 작동하는지 확인합니다.

  2. (2)  지속적으로 자동으로 실현할 수 있습니다 .  여과, 압출, 세척, 건조, 배출 및 여과포 재생 과정에서 작업을

  3. (3)  필터 압력은 2.0 Mpa에 도달할 수 있습니다.특히 각종 끈적끈적한 미세한 물질과 필터 케이크의 낮은 수분에 좋은 효과를 나타냅니다.

  4. (4) 의 핵심 은  유형의 장비  아무리  이  많은 압력을 가해도 안전하지만 안전합니다.모든 플레이트가 잘 잠기는지 확인하기 위해 유압 시스템이 채택되었습니다.모든 노즐과 다이어프램은 고압수가 챔버에 들어갈 때 장비를 안전하게 유지하기 위해 매우 신중하게 설계되고 검사됩니다.

  5. (5)  장비는 PLC + 터치 스크린 + 자동 밸브를 채택하고 노동 투입이 낮습니다..

  6. (6)  컴팩트한 구조로 바닥 면적이 적습니다 .



제품 세부 정보:



타워 수직 프레스 필터






서비스 지원



  • 전체 기술 설계

    Toncin은 보다 체계적인 실험실 테스트, 반산업화 테스트 및 이론적 분석 계산을 수행하고 고객이 직면한 실제 문제에 비추어 적절한 방법을 채택하여 합리적인 계획과 선택을 결정합니다.그리고 실험실 테스트와 반산업 테스트를 통해 특정 매개변수를 결정합니다.


  • 프로젝트 건설

    Toncin은 완벽한 프로젝트 관리 시스템과 숙련된 고품질 팀을 위한 통합 프로젝트 서비스를 고객에게 제공할 수 있으며 프로젝트 품질, 일정, 고객의 계약 문서에 따라 안전, 비용, 조달, 정보 파일, 조직 및 조정 등.Toncin은 계약에 따라 건설 프로젝트의 전체 프로세스 또는 일부 특정 단계에 대한 설계, 조달, 건설 및 시운전 등을 계약하고 계약 프로젝트의 품질, 안전, 기간 및 비용 등에 대해 전적인 책임을 집니다.



대응 시간 및 A/S 서비스

보증 기간 동안 결함으로 인한 고장이 발생한 경우 당사는 12시간 이내에 응답하고 72시간 이내에 국내 현장에 신속하게 대응할 것을 약속합니다.엄격하고 효율적인 서비스 아키텍처, 다양하고 유연한 서비스 및 대응 수단을 통해 Toncin은 보증 기간 동안 사용자가 언제든지 도움을 받을 수 있도록 최대 7*24시간 응답 서비스를 제공할 수 있습니다.
