수직 필터 프레스란 무엇입니까?

산업 제조 공정은 효율적인 고액 분리에 크게 의존합니다. 고도로 자동화된 중력 보조 시스템은 이러한 까다로운 작업을 효과적으로 재정의합니다. 오늘날 현대 산업 시설은 장비 설치 공간을 최소화하기 위해 끊임없이 노력하고 있습니다. 그들은 종종 더 낮은 케이크 수분 수준을 요구하고 수동 개입을 크게 줄여야 합니다. 전통적인 분리 방법은 이러한 중요한 영역에서 종종 부족하여 지속적인 생산 병목 현상을 일으킵니다. 이러한 긴급한 과제를 해결하면 공장 효율성과 전반적인 작업장 안전이 직접적으로 향상됩니다.

우리는 이 특정 분리 아키텍처를 평가하는 것이 기존 수평 모델과 어떻게 비교되는지 살펴보겠습니다. 장기적인 운영 작업 흐름, 유지 관리 루틴 및 시설 설계에 어떤 영향을 미치는지 배우게 됩니다. 또한 핵심 기계 원리, 엔지니어링 이점 및 주요 산업 응용 분야도 다룹니다. 플랜트 장비를 업그레이드하려면 특정 프로세스 요구 사항을 주의 깊게 분석해야 합니다. 우리는 귀하의 전략적 조달 결정을 안내하기 위해 실행 가능한 통찰력을 제공합니다.

주요 시사점

• 정의: 수직 필터 프레스는 필터 플레이트를 수평으로 쌓지만 수직 축에서 작동하며 효율적인 여과와 자동화된 케이크 배출을 위해 중력과 공압을 활용합니다.

• 핵심 장점: 기존 플레이트 및 프레임 모델에 비해 최대 50% 더 작은 설치 공간과 상당히 낮은 케이크 수분을 제공합니다.

• 최적의 적합성: 미세 입자 분리 및 자동화된 밀폐형 처리가 중요한 광업, 화학 처리 및 복잡한 폐수 처리와 같은 처리량이 많은 산업에 이상적입니다.

• 결정 요소: 초기 자본 지출(CapEx)은 높지만 인건비 절감, 주기 시간 단축, 열 건조 요구 사항 감소를 통해 ROI가 실현됩니다.

역학: 수직 필터 프레스의 작동 방식

이 기계의 구조적 설계는 기존 기계와 근본적으로 다릅니다. 엔지니어들은 플레이트 스택의 방향을 수직 축으로 지정합니다. 그들은 필터 플레이트를 수평으로 놓고 다른 것 위에 쌓습니다. 단일 연속 필터 천이 전체 플레이트 어셈블리를 지그재그로 통과합니다. 이 독특한 구성은 중력을 활용하여 재료 흐름을 돕습니다. 고르지 않은 케이크 형성을 방지합니다. 모든 챔버에 걸쳐 매우 균일한 분포를 얻을 수 있습니다.

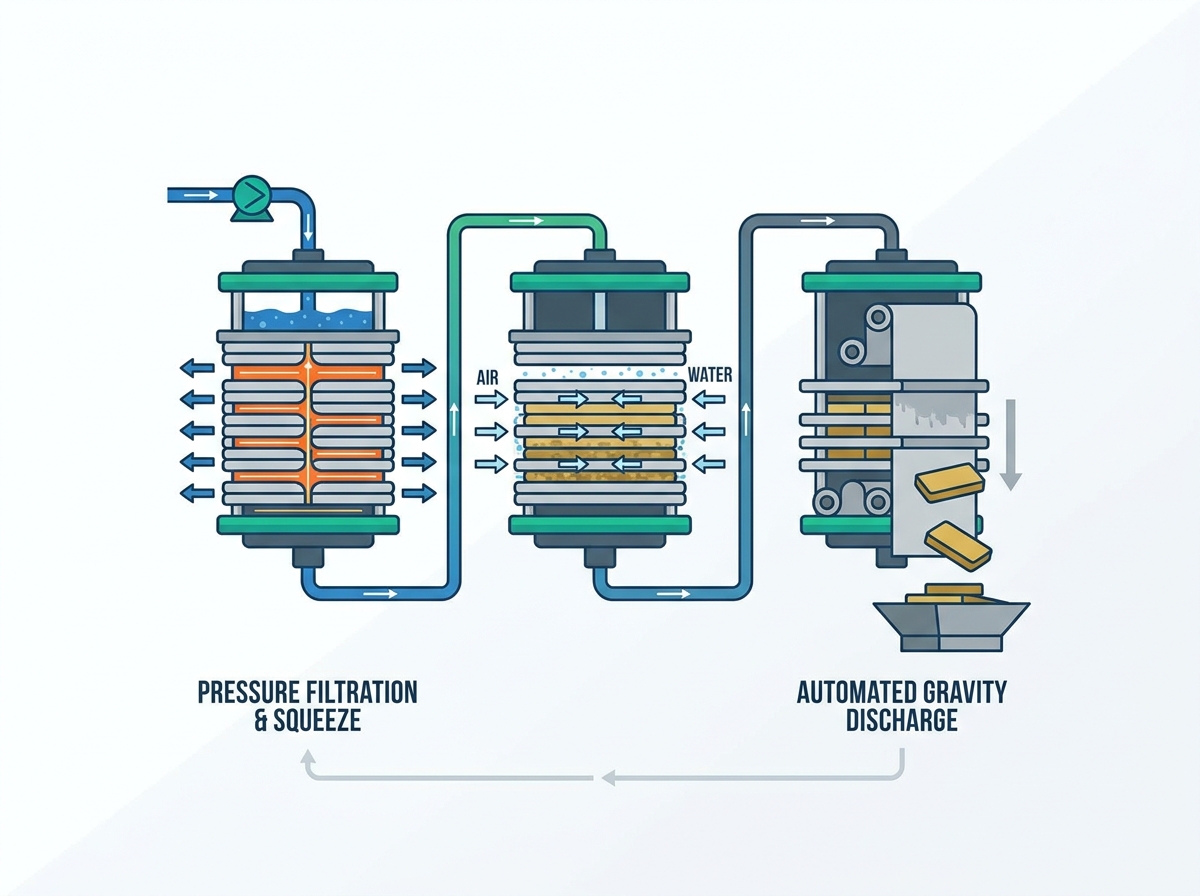

운영 프로세스는 고도로 통제된 순차적 주기를 따릅니다. 이 단계별 여과 주기를 이해하면 장비의 핵심 효율성이 드러납니다. 현대식 필터 프레스는 이러한 단계를 정확하게 자동화합니다.

1. 챔버 폐쇄 및 밀봉: 견고한 유압 실린더가 플레이트 스택을 아래쪽으로 압축합니다. 이 폐쇄 메커니즘은 고압의 누출 없는 환경을 조성합니다. 안정적인 밀봉으로 작동 중 위험한 슬러리 폭발을 방지합니다.

2. 슬러리 공급: 대용량 펌프가 원료를 폐쇄된 챔버에 주입합니다. 액체가 연속 천을 통과하기 시작합니다. 고체 입자는 챔버 간격 내부에 갇혀 있습니다. 중력은 균일한 물질 정착을 보장합니다.

3. 여과 및 압착: 이 시스템은 고급 다이어프램 또는 멤브레인 기술을 활용합니다. 챔버가 채워지면 가압된 물이나 공기가 천 뒤에 있는 유연한 막을 팽창시킵니다. 이 기계적 작용은 필터 케이크를 강제로 압축합니다. 남은 간질액을 효과적으로 짜냅니다.

4. 케이크 세척 및 공기 불어내기: 작업자는 순수한 고체 부산물이 필요한 경우가 많습니다. 시스템은 압축된 케이크를 통해 세척액을 펌핑합니다. 불순물을 철저하게 제거해줍니다. 다음으로, 압축 공기가 케이크 매트릭스를 통해 불어납니다. 이 단계는 잔류 수분을 기계적으로 대체합니다.

5. 자동 배출: 유압 시스템이 수축됩니다. 동시에 플레이트 챔버가 열립니다. 구동 모터는 연속 필터 천을 앞으로 인덱싱합니다. 중력은 마른 케이크를 아래로 끌어 당깁니다. 그들은 아래의 컨베이어 벨트 위로 빠르게 방출됩니다. 이를 통해 완전히 핸즈프리 작동이 가능해졌습니다.

엔지니어링 장점 및 운영 특성

산업용 분리 장비는 실질적인 성능 이점을 제공해야 합니다. 시설 관리자는 특정 운영 병목 ​​현상을 해결하는 솔루션의 우선순위를 정합니다. 수직 설계는 몇 가지 뚜렷한 엔지니어링 이점을 제공합니다.

공간 효율성

현대식 처리 시설에는 사용 가능한 바닥 공간이 부족한 경우가 많습니다. 건물 면적을 확장하려면 막대한 자본 투자가 필요합니다. 수직 방향은 바깥쪽이 아닌 위쪽으로 형성됩니다. 기존 시설 공간을 최적화합니다. 이 장치는 좁은 공간에도 설치할 수 있습니다. 긴 수평 대안보다 훨씬 적은 선형 바닥 공간이 필요합니다.

완전 자동화 작업

수동 개입으로 인해 생산 주기가 느려집니다. 또한 작업자를 잠재적인 화학적 위험에 노출시킵니다. 제조업체는 이러한 프레스를 PLC 및 SCADA 시스템과 직접 통합합니다. 자동화는 유압, 공급 속도 및 천 인덱싱을 제어합니다. 운영자는 전체 프로세스를 원격으로 모니터링합니다. 이를 통해 작업자의 개입이 대폭 최소화됩니다. 활성 배출 구역에서 직원을 제거하여 작업장 안전을 강화합니다.

우수한 케이크 건조도

하류 운송 비용은 자재 중량에 따라 크게 달라집니다. 물 무게로 인해 불필요한 물류 비용이 추가됩니다. 높은 기계적 압착 압력과 강제 공기 분사의 조합이 매우 효과적인 것으로 입증되었습니다. 구조적으로 안정적인 필터 케이크를 생성합니다. 이 케이크에는 수분 함량이 현저히 낮습니다. 더 건조한 케이크는 배출 중에 쉽게 부서집니다. 2차 열 건조 장비의 부담을 줄여줍니다.

밀폐 처리

화학 처리에는 종종 위험한 연기가 포함됩니다. 일부 슬러리는 분리 중에 휘발성 유기 화합물(VOC)을 방출합니다. 적층형 플레이트 설계로 완전한 인클로저가 가능합니다. 제조업체는 기계 주위에 격리 후드를 장착합니다. 이 후드는 유해한 배출물을 안전하게 포착합니다. 독성 증기를 시설 세정 시스템으로 보냅니다. 이 봉쇄는 엄격한 환경 준수를 위해 여전히 필수입니다.

수직 대 수평 대 판 및 프레임 필터 프레스

올바른 장비 아키텍처를 선택하려면 여러 폼 팩터를 비교해야 합니다. 각 디자인은 다양한 운영 시나리오에서 탁월합니다. 명확한 비교는 엔지니어가 조달 선택을 정당화하는 데 도움이 됩니다.

필터 프레스 아키텍처 비교 차트

운영 공간의 차이

수평 모델에는 광범위한 선형 바닥 공간이 필요합니다. 플레이트 스택의 전체 길이와 유압 램 후퇴 거리를 수용해야 합니다. 수직 단위가 위쪽으로 쌓입니다. 머리 위 공간을 효율적으로 활용합니다. 이를 통해 제한된 공장 레이아웃에 고용량 분리 기계를 맞출 수 있습니다.

노동 및 자동화 수요

전통적인 판-프레임 모델에서는 작업자가 천에서 케이크를 물리적으로 긁어내야 하는 경우가 많습니다. 이러한 수작업으로 인해 처리 시간이 대폭 늘어납니다. 수직 시스템은 지속적인 천 인덱싱을 활용합니다. 구동 모터가 천을 롤러 위로 당깁니다. 케이크는 자연스럽게 떨어집니다. 이렇게 하면 수동으로 스크래핑할 필요가 완전히 제거됩니다.

주기 시간 및 처리량

속도는 전체 시설 수익성을 결정합니다. 수평 모델의 순차적 플레이트 이동은 방전 단계를 늦춥니다. 수직 기계는 모든 챔버를 동시에 엽니다. 연속 천은 모든 케이크를 한 번에 배출합니다. 이러한 연속 배치 처리는 빠른 사이클 시간을 제공합니다. 더 적은 수의 기계를 사용하여 더 많은 일일 톤수를 처리할 수 있습니다.

자원 및 프로세스 고려 사항

수평형 모델은 일반적으로 초기 구매 가격이 더 낮습니다. 이 제품은 더 간단한 기계 어셈블리가 특징입니다. 이는 표준 유지 관리를 비교적 간단하게 만듭니다. 그러나 수직형 모델은 뛰어난 효율성을 통해 높은 초기 설치 비용을 상쇄합니다. 그들은 장기 노동 요구 사항을 대폭 낮춥니다. 케이크를 더 건조시키면 후속 열 건조 요구도 줄어듭니다. 장비 수명 기간 동안 엄청난 양의 에너지를 절약할 수 있습니다.

1차 산업 응용 분야

다양한 부문에서 수익성을 유지하기 위해 고급 분리 기술을 활용하고 있습니다. 다양한 산업 분야에서는 고유한 슬러리 특성을 나타냅니다. 견고한 디자인은 이러한 다양한 과제에 잘 적응합니다.

광업 및 야금

채굴 작업에서는 엄청난 양의 슬러리가 생성됩니다. 폐수에서 귀중한 미네랄 농축물을 분리해야 합니다. 특수 수직 필터 프레스는 광미 탈수를 효율적으로 처리합니다. 식물 재사용을 위해 깨끗한 물을 회수합니다. 희토류 가공에도 뛰어납니다. 이러한 응용 분야에서는 운송을 위해 높은 정밀도와 극도로 낮은 케이크 수분이 필요합니다.

화학 제조

화학 부문에서는 공격적인 용제와 미세 입자를 다룹니다. 석유화학제품과 합성안료를 생산하려면 엄격한 품질관리가 필요합니다. 야외 분리는 제품 오염 위험이 있습니다. 이는 근로자의 건강도 위협한다. 여기에는 동봉된 처리 기능이 매우 중요합니다. 전체 여과 주기 동안 유해 물질을 안전하게 보관할 수 있습니다.

음식 및 음료

식품 가공에서는 위생이 최우선 과제입니다. 식용유, 설탕, 전분을 분리하는 시설에는 위생 장비가 필요합니다. 전통적인 기계의 틈새에는 박테리아가 서식합니다. 고급 수직형 모델은 자동화된 CIP(Cleaning-In-Place) 프로토콜을 지원합니다. 밀폐된 여과 환경은 외부 오염물질이 제품 흐름에 유입되는 것을 방지합니다. 이 규정은 엄격한 FDA 규정을 준수합니다.

고급 폐수 처리

도시 및 산업 폐수 처리장은 증가하는 압력에 직면해 있습니다. 대용량의 탈수가 어려운 생물학적 슬러지를 처리해야 합니다. 표준 방법에서는 슬러지를 젖고 무겁게 만듭니다. 고압 멤브레인 압착으로 완고한 내부 습기를 제거합니다. 이는 매립지로 보내지는 슬러지의 총량을 줄입니다. 폐기 운송 비용을 대폭 절감합니다.

최종 후보작성 논리: 조달 평가 기준

올바른 기계를 선택하려면 엄격한 기술 평가가 필요합니다. 기본 사양에만 의존할 수는 없습니다. 구매자는 장비 성능을 정확한 시설 조건에 맞춰야 합니다.

크기 조정 및 처리량 요구 사항

엔지니어는 일일 톤수를 정확하게 계산해야 합니다. 전체 챔버 부피를 예상되는 슬러리 유량과 일치시켜야 합니다. 소형 기계는 심각한 생산 병목 현상을 야기합니다. 대형 장치는 귀중한 유틸리티와 공간을 낭비합니다. 생산 목표를 달성하는 데 필요한 정확한 여과 면적을 결정해야 합니다. 지속적인 업스트림 작업을 보장하려면 배치 시간을 신중하게 계산하십시오.

재료 호환성

슬러리 화학은 하드웨어 구성을 결정합니다. 표준 강판은 산에 노출되면 빠르게 분해됩니다. 적절한 플레이트 재료를 지정해야 합니다. 강화 폴리프로필렌은 부식성 화학물질에 대한 탁월한 내성을 제공합니다. 가혹한 pH 수준을 효과적으로 견뎌냅니다. 또한 작동 온도와 입자 마모성을 기준으로 필터 천을 선택해야 합니다. 잘못된 천 직조로 인해 자주 찢어지거나 가동 중지 시간이 발생합니다.

공급망 및 공급업체 역량

장비 신뢰성은 기계 자체를 넘어 확장됩니다. 제조업체를 철저히 평가해야 합니다. 표준 배송 리드 타임을 평가하십시오. 제조 품질을 보장하려면 ISO 인증을 확인하세요. 더 중요한 것은 교체 부품의 국내 가용성을 확인하는 것입니다. 예비 부품을 해외 배송해야 하는 경우 유압 씰이 파손되어 몇 주 동안 생산이 중단될 수 있습니다.

맞춤화 요구

기성 솔루션은 복잡한 산업 응용 분야에 완벽하게 맞는 경우가 거의 없습니다. 사용 가능한 사용자 정의 옵션을 평가해야 합니다. 많은 시설에서는 실명을 방지하기 위해 자동화된 천 세척 시스템이 필요합니다. 다른 사람들은 기존 중앙 제어실과 통합하기 위해 맞춤형 PLC 프로그래밍이 필요합니다. 모듈식 확장성을 통해 나중에 추가 플레이트를 추가할 수 있습니다. 생산량이 늘어나면 용량을 늘릴 수 있습니다.

구현 위험 및 시설 요구 사항

중공업 기계를 배치하는 데는 본질적인 물류 문제가 수반됩니다. 시설 관리자는 인프라를 적절하게 준비해야 합니다. 이러한 전제 조건을 무시하면 시운전이 지연되고 작동 오류가 발생합니다.

높은 초기 설정 범위

이러한 대규모 구조물을 설치하려면 광범위한 장비 및 크레인 작업이 필요합니다. 수직 플레이트 스택의 무게 때문에 철근 콘크리트 기초가 필요합니다. 밀폐된 공장 환경 내에서는 무거운 리프팅 장비를 조정해야 합니다. 시설 관리자는 설치 단계 중에 적절한 가동 중지 시간을 계획해야 합니다. 나중에 기계적 바인딩을 방지하려면 수직 프레임을 올바르게 정렬하는 것이 중요합니다.

유틸리티 요구 사항

이 자동화된 장비는 상당한 유틸리티를 소비합니다. 기존 시설 용량을 평가해야 합니다. 멤브레인 압착 단계에는 대용량 압축 공기 또는 가압수가 필요합니다. 대규모 폐쇄 실린더에는 견고한 유압 동력 장치가 필요합니다. 공장 공기 압축기의 CFM 출력이 충분하지 않으면 스퀴즈 사이클이 실패합니다. 설치하기 전에 보조 유틸리티 시스템을 업그레이드해야 할 수도 있습니다.

유지 관리의 복잡성

기본 수동 장비에서 전환하려면 가파른 학습 곡선이 필요합니다. 유지보수 팀은 정교한 기계 시스템에 적응해야 합니다. 지속적인 천 추적 시스템에는 정밀한 센서 교정이 필요합니다. 잘못 정렬된 천은 빠르게 주름지고 찢어집니다. 팀은 또한 고압 공압 씰을 서비스하는 방법도 배워야 합니다. 유지 관리 직원을 위한 포괄적인 공급업체 주도 교육 프로그램에 투자해야 합니다.

파일럿 테스트의 필요성

슬러리 거동은 예측할 수 없는 것으로 악명이 높습니다. 입자 크기 분포는 매일 변경됩니다. 이론만으로는 산업용 여과 장비를 조달할 수 없습니다. 실험실 규모 또는 파일럿 테스트를 실행하는 것이 절대적으로 필요합니다. 공정 라인에서 직접 채취한 특정 슬러리 샘플을 테스트해야 합니다. 파일럿 테스트를 통해 천 선택, 필요한 압착 압력 및 예상 사이클 시간을 확인합니다. 이는 전체적인 성능 실패의 위험을 제거합니다.

결론

자동화된 수직 분리 시스템으로 업그레이드하면 엄청난 전략적 가치를 얻을 수 있습니다. 제한된 시설 공간을 최적화하는 동시에 육체 노동 요구 사항을 대폭 줄입니다. 고압 압착과 공기 분사의 조합으로 탁월한 케이크 건조가 보장됩니다. 이는 2차 처리 요구를 직접적으로 낮춥니다.

구매하기 전에 포괄적인 결정 매트릭스를 수립하는 것이 좋습니다. 정확한 슬러리 특성, 물리적 설치 공간 제한 및 유틸리티 제약 조건을 계획해야 합니다. 이러한 측정항목을 공급업체 사양과 주의 깊게 비교하세요. 재료 호환성과 자동 배출 기능에 세심한 주의를 기울이십시오.

조달 전략을 검증하기 위한 사전 조치를 취하세요. 엔지니어링 팀에 재료 파일럿 테스트를 요청하도록 권장하십시오. 크기 사양을 확인하려면 응용 엔지니어에게 직접 문의하십시오. 실제 테스트는 장기적인 운영 성공을 달성하기 위한 가장 안정적인 경로로 남아 있습니다.

FAQ

Q: 수직형 필터 프레스의 연속 필터 천의 일반적인 수명은 얼마나 됩니까?

A: 연속 여과포의 지속 기간은 일반적으로 3~6개월입니다. 수명은 작동 빈도와 슬러리 마모성에 크게 좌우됩니다. 산성이나 알칼리성이 높은 재료는 마모를 가속화할 수 있습니다. 일상적인 자동 세탁 주기로 인해 천의 내구성이 크게 향상됩니다. 예상치 못한 파손과 비용이 많이 드는 예기치 못한 가동 중지 시간을 방지하려면 정기적으로 자재를 검사해야 합니다.

Q: 수직 필터 프레스는 마모성이 높은 재료를 처리할 수 있습니까?

A: 예, 광물 광미와 같이 마모성이 높은 물질을 일상적으로 처리합니다. 제조업체는 강화 폴리프로필렌 플레이트와 특수 내마모성 필터 천을 사용합니다. 조기 성능 저하를 방지하려면 견고한 다이어프램 재질을 지정하는 것이 좋습니다. 또한 적절한 슬러리 공급 제어는 개별 여과 챔버 내부의 고속 충격 마모를 최소화합니다.

Q: 기존 열식 건조기와 비교해 에너지 소비량은 어떻습니까?

A: 기계적 탈수는 열 건조보다 훨씬 적은 에너지를 소비합니다. 고압 압착 및 압축 공기 분사로 대부분의 수분을 기계적으로 제거합니다. 이는 다운스트림 처리에 필요한 열 에너지를 대폭 줄여줍니다. 시설에서는 열 증발 시스템을 고급 기계적 분리로 교체할 때 일일 유틸리티 사용량이 크게 감소하는 경우가 종종 있습니다.

Q: 다이어프램 스퀴즈의 최대 작동 압력은 얼마입니까?

답변: 대부분의 최신 시스템은 최대 16bar의 다이어프램 압착 압력에서 작동합니다. 일부 특수 고압 모델은 최대 30bar에 도달합니다. 압력이 높을수록 훨씬 더 건조한 필터 케이크가 생성됩니다. 시설의 압축 공기 또는 유압 용수 시스템이 작동 중에 이러한 최대 부하 요구 사항을 안정적으로 유지할 수 있는지 확인해야 합니다.
