수직 대 타워 필터 프레스.

고급 고체-액체 분리 장비를 조달하는 것은 모든 산업 시설에 있어 매우 중요한 결정을 의미합니다. 구매자는 일일 처리량을 극대화해야 한다는 엄청난 압력에 직면해 있습니다. 또한 설치의 물리적 공간을 최소화해야 합니다. 극도로 낮은 케이크 수분을 달성하는 것은 대부분의 공정 엔지니어에게 여전히 최우선 과제입니다. 이러한 복잡한 조달 과정에서 중복되는 업계 용어를 자주 접하게 됩니다. 많은 제조업체에서는 매우 구체적인 "타워 필터 프레스"와 함께 일반적인 용어인 "수직 필터 프레스"를 같은 의미로 사용합니다. 이러한 명칭 중복은 심각한 혼란을 야기합니다. 이는 공급업체 선택을 복잡하게 하고 일치하지 않는 장비로 인해 비용이 많이 드는 위험을 초래합니다. 우리는 이러한 모호함을 해결하기 위해 이 포괄적인 가이드를 설계했습니다. 이는 공장 엔지니어와 조달 팀에게 증거 기반 평가 프레임워크를 제공합니다. 특정 챔버 구성을 평가하고 뚜렷한 운영 위험을 평가하는 방법을 배우게 됩니다. 우리는 초기 자본 지출을 넘어 장기적인 재정적 생존 가능성과 운영 비용을 모델링하는 데 도움을 드립니다. 이 가이드가 끝나면 귀하의 슬러리가 요구하는 정확한 아키텍처를 자신 있게 선택할 수 있습니다.

주요 시사점

• 명명법 명확성: 타워 필터 프레스는 수직 필터 프레스 제품군의 고도로 전문화된 하위 집합으로, 일반적으로 개별 판포가 아닌 연속적인 단일 벨트 인덱싱이 특징입니다.

• 주요 장점: 두 시스템 모두 전통적인 수평 판-프레임 프레스에 비해 뛰어난 케이크 세척 효율성과 훨씬 작은 시설 공간을 제공합니다.

• 운영상 절충: 높은 수준의 자동화 및 중력 보조 배출은 수직 여유 공간 요구 사항 증가 및 복잡한 유압 유지 관리 비용으로 발생합니다.

• 결정 동인: 최종 선택은 필수 파일럿 테스트를 통해 검증된 특정 슬러리 특성, 필요한 세척 비율 및 수명주기 유지 관리 기능에 따라 결정되어야 합니다.

비즈니스 문제 및 성공 기준 구성

수직형 아키텍처로의 산업적 전환은 기존 수평형 시스템의 본질적인 한계에서 비롯됩니다. 수평 단위에는 막대한 바닥 공간이 필요합니다. 이는 시설 레이아웃 옵션을 심각하게 제한합니다. 또한 수직 케이크 전체에 세척액을 고르게 분배하는 데 어려움을 겪습니다. 중력은 중요한 세척 단계에서 수평 구성에 반대하여 작동합니다. 고체 입자는 챔버 내에서 고르지 않게 정착됩니다. 수직 방향으로 업그레이드하면 이러한 기존 문제 중 상당수가 즉시 해결됩니다. 균일한 수평 케이크 형성을 위해 중력을 활용합니다. 이러한 근본적인 기하학적 변화는 여과 공정의 전체 효율성 프로필을 변경합니다.

조달 성공을 정의하려면 매우 구체적인 운영 지표를 살펴봐야 합니다. 시설의 고유한 생산 제약 조건과 비교하여 이러한 고급 시스템을 평가해야 합니다. 세 가지 핵심 기준에 중점을 두는 것이 좋습니다.

• 설치 공간 최적화: 수직 구성으로 평방 미터당 사용 가능한 여과 영역이 극대화됩니다. 이는 다른 다운스트림 프로세스를 위해 귀중한 시설 바닥 공간을 확보합니다. 이 밀도는 빽빽하게 들어찬 화학 공장에서 매우 중요합니다.

• 자동화 및 노동: 현대식 처리 시설에서는 수동 개입이 훨씬 적습니다. 이러한 시스템은 케이크 배출 주기 동안 작업자의 개입을 대폭 줄여줍니다. 기술자는 더 이상 손으로 접시를 긁지 않습니다.

• 제품 회수: 다단계 케이크 세척으로 용질 회수가 극대화됩니다. 필터 케이크에서 매우 귀중한 자원을 효율적으로 추출할 수 있습니다. 이 지표는 공장의 전반적인 수익성에 직접적인 영향을 미칩니다.

또한 이 자본 투자에 대한 정확한 임계값을 식별해야 합니다. 수직 시스템의 프리미엄 비용은 언제 재정적으로 실현 가능해 집니까? 높은 생산량은 종종 빠른 업그레이드를 정당화합니다. 엄격한 수분 함량 규정으로 인해 구매자는 이러한 고급 솔루션을 선택하게 됩니다. 일일 처리량이 더 높은 초기 비용을 보장하는지 계산해야 합니다. 현재 수평적 설정으로 인해 심각한 생산 병목 현상이 발생하는 경우 업그레이드하는 것이 재정적으로 합리적입니다. 새 장비를 평가하기 전에 현재 운영 비용에 대한 명확한 기준을 설정하는 것이 좋습니다. 정확한 시작점을 모르면 개선을 측정할 수 없습니다.

수직 필터 프레스 대 타워 필터 프레스: 기술적 차이점

기술적 차이를 이해하면 비용이 많이 드는 조달 오류를 방지할 수 있습니다. 업계에서는 일상적으로 일반 장비 범주와 전문 하위 집합 간의 경계를 모호하게 만듭니다. 평가하려는 기계가 무엇인지 정확히 알아야 합니다.

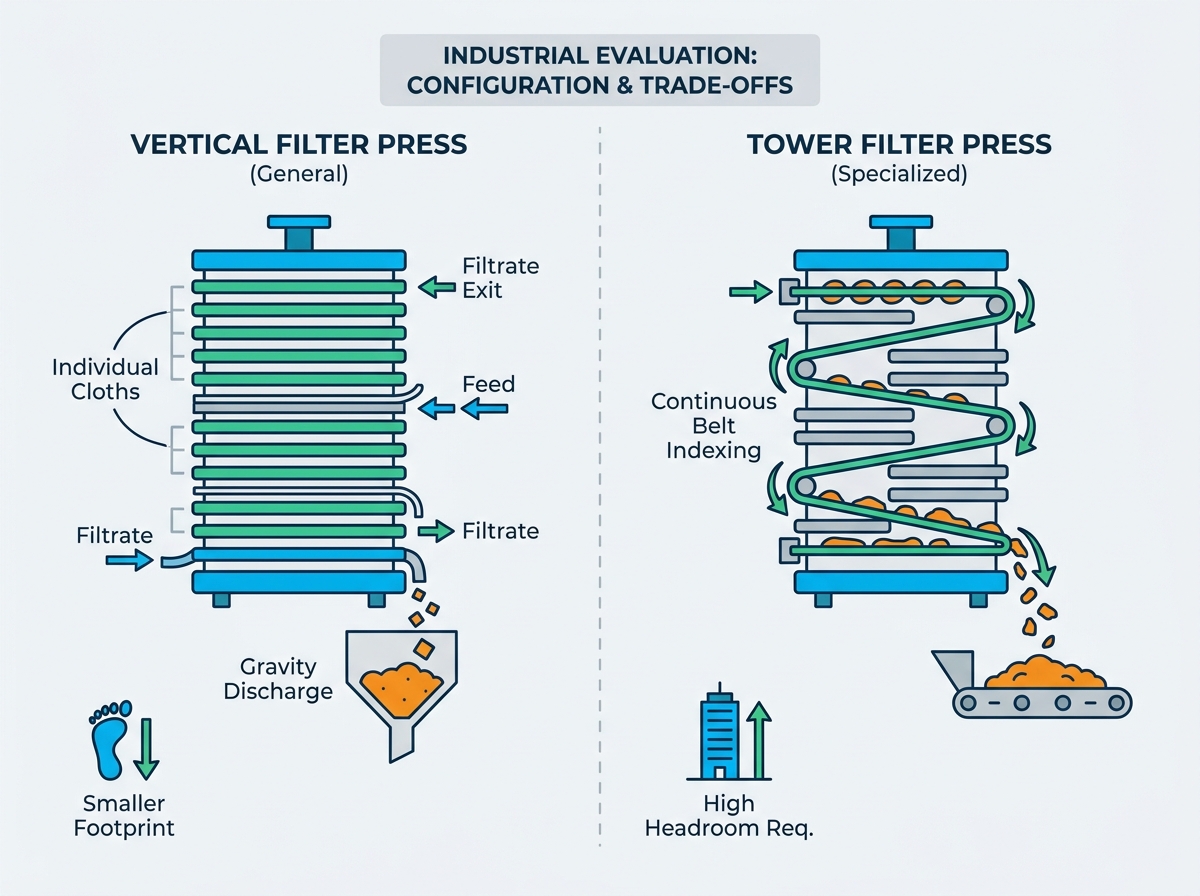

일반적인 범주는 수직 필터 프레스 입니다 . 이 견고한 설계에서는 무거운 플레이트가 수직으로 서로 쌓입니다. 슬러리 공급물은 챔버의 상단, 하단 또는 측면에서 유입됩니다. 이러한 다목적 장치는 챔버당 개별 필터 천을 활용할 수 있습니다. 이는 균일한 수평 케이크 형성에 탁월한 것으로 입증되었습니다. 중력은 무거운 판이 분리될 때 하향 배출 과정을 크게 지원합니다. 이 중력 보조 방전은 수동 스크래핑 도구의 필요성을 줄여줍니다. 이는 작업자를 더욱 안전하게 보호하고 반복적인 동작으로 인한 부상을 줄여줍니다.

반대로, 타워 필터 프레스는 고도로 전문화된 하위 카테고리를 나타냅니다. 끝없는 연속 필터 천 또는 벨트가 특징입니다. 이 벨트는 수평으로 정렬되고 수직으로 쌓인 플레이트를 통해 부드럽게 지그재그로 움직입니다. 방전 단계에서는 메커니즘이 고유하게 작동합니다. 플레이트는 전체 스택에 걸쳐 동시에 열립니다. 그러면 연속 벨트가 자동으로 앞으로 인덱싱됩니다. 이 동기화된 동작은 정확히 동시에 모든 챔버에서 케이크를 배출합니다. 이는 기계적 동기화의 경이로움을 나타냅니다.

이 특수한 연속 메커니즘은 매우 구체적인 이상적인 사용 사례에 적합합니다. 처리량이 많은 채굴 및 야금 시설은 이에 크게 의존합니다. 중화학 응용 분야에도 이 설계가 큰 이점을 제공합니다. 이를 위해서는 신속한 동시 케이크 배출과 자동화된 천 세척이 필요합니다. 지속적인 인덱싱은 주기 가동 중지 시간을 크게 최소화합니다. 이는 매 시간마다 공장을 통해 최대 톤수를 밀어냅니다.

이러한 기계적 차이점을 명확히 하려면 아래 비교표를 검토하세요.

핵심 평가 차원: 결과에 대한 특징

산업용 필터 프레스를 평가하려면 기술적 기능을 직접적인 운영 결과에 연결해야 합니다. 이 평가에서는 여과 및 케이크 세척 효율성이 높은 평가를 받았습니다. 수직 챔버는 수평 케이크 형성을 적극적으로 촉진합니다. 중력은 고체 입자를 전체 여과 영역에 고르게 분포시킵니다. 이러한 균일한 밀도는 세척 단계 중 케이크 균열을 적극적으로 방지합니다. 온전한 케이크는 우수한 세척액 분배로 직접적으로 이어집니다. 당신은 채널링을 완전히 피합니다. 채널링은 값비싼 세척수를 낭비하고 최종 제품의 순도를 감소시킵니다. 균일한 케이크는 모든 세척액 방울이 유용한 작업을 수행하도록 보장합니다.

사이클 시간과 전체 처리량 역시 시스템 선택에 큰 영향을 미칩니다. 특수 타워 모델의 연속 인덱싱 속도를 표준 단위와 비교해야 합니다. 표준 수직 모델은 순차적 개방 메커니즘에 의존하는 경우가 많습니다. 이러한 배치 프로세스는 매 사이클마다 귀중한 시간을 추가합니다. 1년이 지나면서 이러한 시간은 막대한 생산 손실로 이어집니다. 대조적으로, 지속적인 인덱싱은 케이크를 빠르게 떨어뜨립니다. 주기가 빠를수록 일일 생산량이 훨씬 높아집니다. 동일한 공간에서 더 많은 가치를 추출할 수 있습니다.

또한 에너지와 압축 공기 소비량을 주의 깊게 분석해야 합니다. 고압 다이어프램 압착에는 상당한 전기 에너지 입력이 필요합니다. 대형 유압 펌프는 케이크를 짜내기 위해 엄청난 힘을 생성해야 합니다. 또한, 케이크 불어내기 및 건조용 압축 공기는 유틸리티 수요를 추가합니다. 산업용 공기 압축기는 막대한 양의 전력을 소비합니다. 더 건조한 케이크를 생산하여 얻은 절감액과 이러한 높은 유틸리티 비용을 측정하는 것이 좋습니다. 종종 열 건조로 인한 절감 효과가 압축 공기 비용보다 더 큽니다.

마지막으로 구매 주문서에 서명하기 전에 시설 통합을 신중하게 고려하십시오. 당신은 엄격한 공간과 높이의 균형에 직면하게 됩니다. 이 장치는 엄청난 양의 수평 바닥 공간을 절약합니다. 그러나 운영 및 유지를 위해 상당한 수직 여유 공간이 필요합니다. 또한 견고한 구조적 지지 그리드도 필요합니다. 쌓인 정적 중량과 강렬한 작동 진동을 처리해야 합니다. 시설 엔지니어는 이러한 우뚝 솟은 장치에 대한 구조용 강철 요구 사항을 과소평가하는 경우가 많습니다. 이렇게 값비싼 구조적 실수를 저지르지 마십시오.

구현 현실 및 운영 위험

우리는 구현 현실을 투명하게 다루어야 합니다. 구매자는 조달 단계가 진행되는 동안 심각한 운영 위험을 간과하는 경우가 많습니다. 유지 관리의 복잡성은 신규 채택자에게 주요 장애물로 두드러집니다. 고압 유압 시스템을 정기적으로 정비해야 합니다. 복잡한 매니폴드와 센서 어레이가 지면에서 높은 곳에 위치합니다. 기술자는 이러한 중요한 구성 요소에 접근하기 위해 높은 플랫폼에서 작업해야 합니다. 이러한 상승으로 인해 일상적인 유지 관리 작업이 상당히 느려집니다. 또한 엄격한 추락 방지 안전 프로토콜이 필요합니다.

소모품 관리는 또 다른 주요 운영 위험 범주를 나타냅니다. 필터 벨트 또는 천은 문자 그대로 시스템의 생명줄 역할을 합니다. 벨트 추적 문제를 지속적으로 모니터링해야 합니다. 연속 시스템의 조기 마모는 심각한 생산 문제를 야기합니다. 약간의 정렬 불량으로 인해 값비싼 벨트가 몇 시간 만에 파손됩니다. 교체 가동 중지 시간도 신중하게 고려해야 합니다. 단일 연속 벨트를 교체하려면 상당한 가동 중지 시간과 계획이 필요합니다. 개별 챔버 천을 교체하는 것과는 완전히 다른 절차가 필요합니다. 복잡한 롤러 시스템을 통해 무거운 벨트를 완벽하게 통과시켜야 합니다. 여기서 실수하면 소모품이 즉시 파손됩니다.

안전과 규정 준수에는 엄격하고 타협하지 않는 주의가 필요합니다. 이러한 자동화 시스템은 극도의 고압 다이어프램 압착을 활용합니다. 작동 압력은 종종 16~20bar 이상에 도달합니다. 위험한 슬러리 봉쇄는 이러한 극한 압력에서 매우 중요합니다. 갑작스러운 밀봉 실패로 인해 독성 물질이나 끓는 물질이 공장으로 빠르게 방출됩니다. 기계에 내장된 안전 프로토콜, 물리적 스플래시 가드 및 소프트웨어 인터록을 평가해야 합니다.

우리는 자동화 이점에 대해 투명한 가정을 유지합니다. 자동화는 일일 육체 노동 요구 사항을 확실히 줄여줍니다. 작업자는 더 이상 위험한 환경에서 끈적끈적한 판을 손으로 긁지 않습니다. 그러나 자동화에는 유지 관리 기술자에게 훨씬 더 높은 기술 수준이 필요합니다. 귀하의 팀은 PLC, 고급 유압 장치 및 정밀 레이저 인장 시스템을 이해해야 합니다. 본질적으로 숙련된 기술 문제 해결을 위해 저숙련 육체 노동을 교환합니다. 유지 관리 예산에 인력 전문 지식의 필요한 변화가 반영되었는지 확인하세요.

의사결정 프레임워크 및 최종 후보작성 논리

조달팀은 복잡한 공급업체 제안을 탐색하기 위해 엄격한 최종 후보 선정 논리가 필요합니다. 이러한 분석 단계를 건너뛰면 심각한 운영 병목 ​​현상이 직접적으로 발생합니다. 프로젝트 성공을 보장하려면 정의된 3단계 의사 결정 프레임워크를 따르는 것이 좋습니다.

1. 1단계: 슬러리 타당성 테스트. 벤치 규모 및 파일럿 규모 테스트는 절대 협상할 수 없습니다. 그것들 없이는 장비 크기나 천 유형을 확정할 수 없습니다. 슬러리 특성은 다양한 광물 이음매 또는 화학 배치에 따라 크게 다릅니다. 파일럿 테스트를 통해 필요한 여과 영역을 정확하게 검증합니다. 이는 장치 규모를 축소하고 생산 목표를 놓치는 것을 방지합니다. 항상 파일럿 플랜트 실행 시 하드 데이터를 요구하십시오.

2. 2단계: CAPEX와 OPEX 모델링. 장기적인 운영 비용 절감과 높은 초기 구매 및 설치 비용을 비교 평가해야 합니다. 타워 유닛의 초기 비용은 훨씬 더 높습니다. 그러나 훨씬 더 건조한 케이크가 생성됩니다. 더 건조한 케이크는 하류 열 건조 비용을 대폭 줄여줍니다. 또한 기계 수명 주기 동안 상당한 양의 세척수를 절약할 수 있습니다. 10년 동안 이러한 운영 비용 절감액을 꼼꼼하게 모델링하십시오.

3. 3단계: 공급업체 평가 기준. 모든 제조업체가 정확히 동일한 수준의 엔지니어링 전문 지식을 제공하는 것은 아닙니다. 입증된 업계별 사례 연구를 찾아보세요. 광미는 정밀 제약 화학물질과 근본적으로 다르게 작용합니다. 해당 지역의 독점 예비 부품의 현지 가용성을 평가하십시오. 제어 밸브, 무한 벨트 및 고무 다이어프램에 대한 신속한 접근이 필요합니다. 완전한 시스템 통합을 제공하는 공급업체의 능력을 평가하십시오. 공급 펌프, 제어 시스템 및 구조적 스키드가 함께 패키지로 제공되기를 원합니다. 독립 실행형 장치는 복잡한 통합 문제를 전적으로 내부 팀에 맡깁니다.

이 단계에서 흔히 저지르는 실수는 시간을 절약하기 위해 슬러리 테스트를 완전히 건너뛰는 것입니다. 이 지름길은 거의 항상 열악한 현장 성능을 보장합니다. 실험실 데이터는 최종 조달 결정을 위한 신뢰할 수 있는 유일한 기반을 제공합니다. 항상 파일럿 테스트 결과와 직접적으로 연계된 구속력 있는 성능 보증을 요구하십시오.

결론

우리의 최종 판단은 전적으로 귀하 시설의 정확한 생산 요구 사항에 달려 있습니다. 일반 수직 아키텍처와 특수 연속 인덱싱 모델 간의 선택은 주기 시간 요구 사항에 따라 달라집니다. 프로세스에 지속적인 벨트 인덱싱과 초고속 사이클이 필요한 경우 타워 구성이 쉽게 승리합니다. 더 작고 가변성이 높은 화학 물질 배치를 처리하는 경우 표준 수직 플레이트가 더 나은 운영 유연성을 제공합니다. 두 시스템 모두 놀라운 세탁 효율성을 제공합니다. 두 옵션 모두 기존 장비에 비해 귀중한 바닥 공간을 절약합니다.

즉시 적극적인 조치를 취하실 것을 권장합니다. 최종 후보 제조업체와 함께 재료 테스트 및 포괄적인 슬러리 분석을 시작하십시오. 이번 주에 대표 샘플을 실험실로 보내십시오. 이러한 경험적 실험실 결과를 사용하여 보장된 성능 지표를 확정하세요. 공급업체가 특정 케이크 수분 및 일일 처리량 목표를 서면으로 보장할 때까지 조달을 진행하지 마십시오. 적절한 준비와 테스트를 통해 새 분리 장비가 시운전 시 약속한 대로 정확하게 작동하는지 확인할 수 있습니다.

FAQ

Q: 타워 필터 프레스의 연속 벨트의 일반적인 수명은 얼마나 됩니까?

A: 수명은 슬러리 마모성과 시스템 작동 압력에 따라 크게 달라집니다. 일반적으로 연속 벨트의 작동 주기는 1,000회에서 5,000회 이상입니다. 마모성이 높은 채광 광미는 부드러운 화학 침전물보다 훨씬 빠르게 벨트를 마모시킵니다. 적절한 유압 장력과 자동화된 천 세척 프로토콜을 엄격하게 준수하면 수명이 극대화되고 조기 찢어짐을 방지할 수 있습니다.

Q: 수직 필터 프레스는 어떻게 기존 프레스보다 케이크 수분을 낮추나요?

A: 균일한 수평 케이크 형성과 고압 다이어프램 압착의 조합에 의존합니다. 중력은 고체 입자를 고르게 정착시켜 얇은 점을 제거합니다. 그런 다음 고압 고무 다이어프램이 팽창합니다. 그들은 종종 16bar를 초과하는 강력한 힘을 사용하여 이 균일한 케이크에서 남은 간질 액체를 물리적으로 짜냅니다.

Q: 이러한 시스템을 설치하기 위한 특정 여유 공간 요구 사항이 있습니까?

A: 예, 정적 기계 높이보다 훨씬 더 많은 것을 고려해야 합니다. 시설 유지보수 크레인을 위해서는 상당한 오버헤드 정리가 필요합니다. 기술자는 이 오버헤드 크레인을 사용하여 무거운 유압 실린더와 교체용 플레이트 팩을 들어 올립니다. 이러한 동적 유지 관리 여유 공간을 계산하지 못하면 심각한 시설 레이아웃 문제가 발생합니다.

Q: 기존의 전통적인 필터 프레스 시스템을 수직 아키텍처로 개조할 수 있습니까?

A: 아니요. 일반적으로 전체 기계 교체가 필요합니다. 구조적 및 유압적 요구 사항은 두 설계 간에 근본적으로 다릅니다. 수직형 아키텍처에는 매우 다양한 내력 강철 프레임, 자동화된 매니폴드 및 복잡한 제어 시스템이 필요합니다. 구조적 개조를 시도하는 것은 특수 제작된 시스템을 설치하는 것보다 비용이 더 많이 들고 안정성도 훨씬 떨어지는 것으로 나타났습니다.
