» 제품 » 고체 액체 분리 장비 » 증점제 » 고액 분리 고속 테일링 금광석 농축기

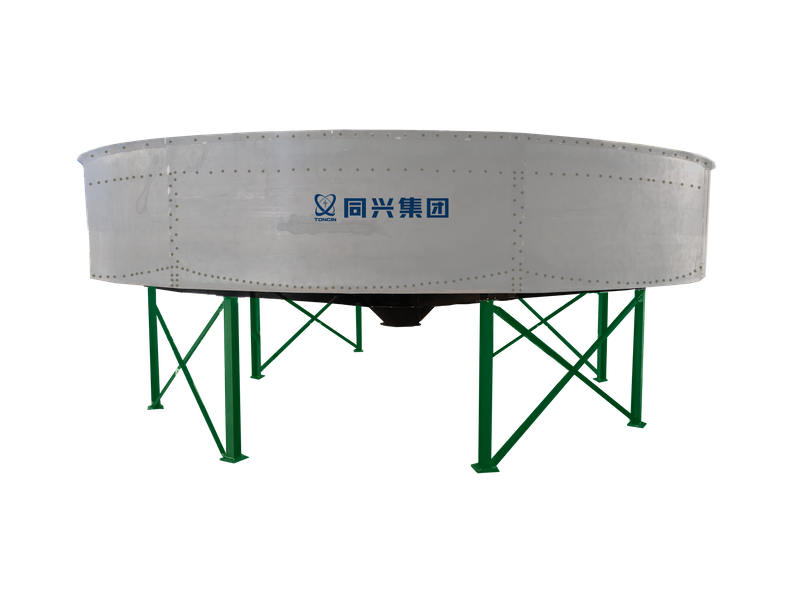

고액 분리 고속 테일링 금광석 농축기

GNZ 센터 드라이브 효율적인 농축기는 일종의 새로운 스타일의 고액 분리 장비이며 당사에서 외국 선진 기술을 도입하여 설계했습니다.

가용성 상태:
수량:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • GNZ 증점제

  • Toncin

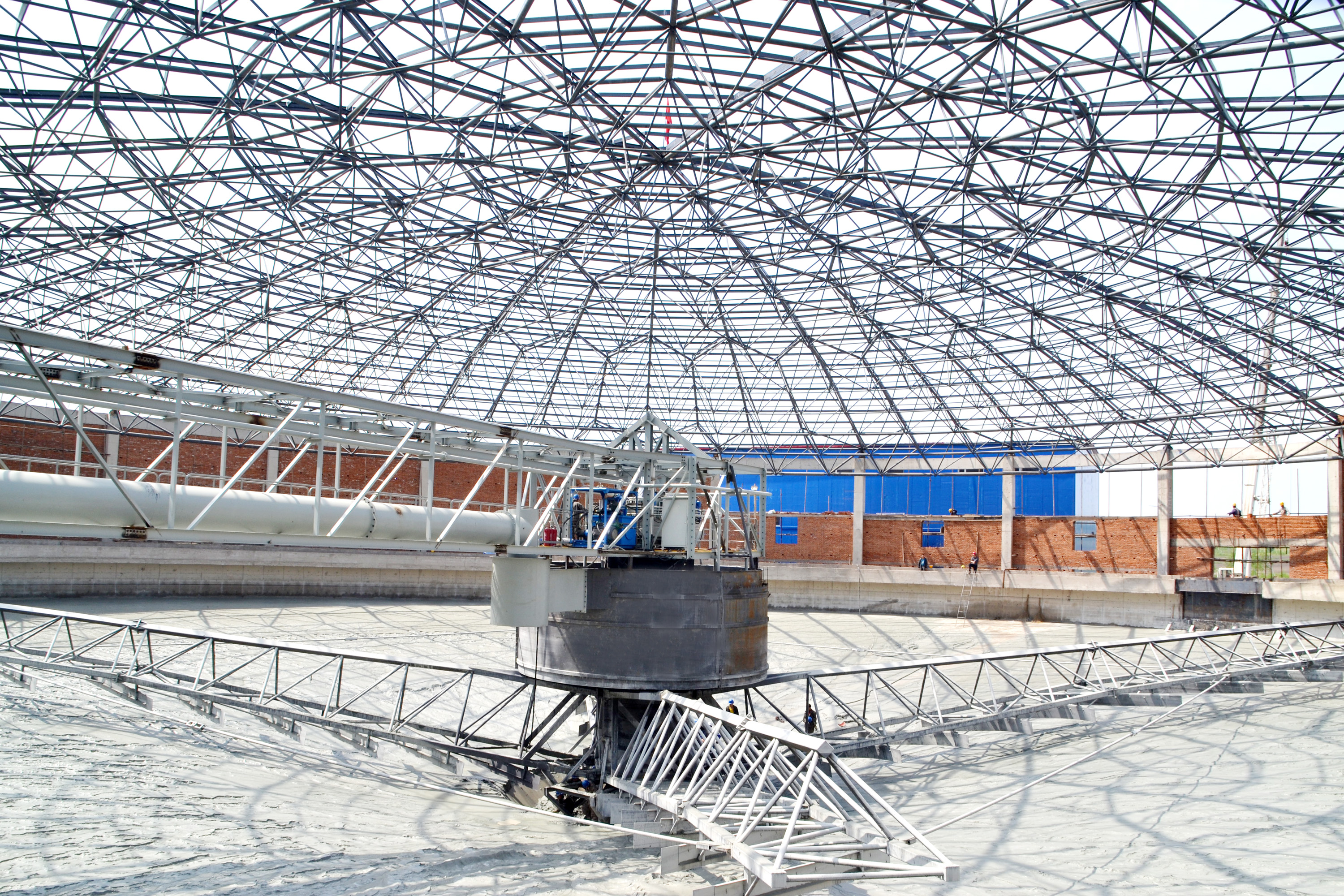

2-GNZ-70 高效浓密机

제품 소개:



GNZ 센터 드라이브 효율적인 농축기는 일종의 새로운 스타일의 고액 분리 장비이며 당사에서 외국 선진 기술을 도입하여 설계했습니다.농축기는 센터 드라이브, 고효율 공급 호퍼 및 자동 갈퀴 리프팅 기술과 같은 여러 국가 특허를 보유하고 있습니다.헤비 듀티 코어 디자인의 채택은 기계가 극한 조건에서 정상적으로 작동하도록 보장하여 집중 효율성을 크게 향상시킵니다.GNZ형 고효율 증점제는 재료 자체의 중력과 응집침하의 작용으로 효율적인 탈수를 실현합니다.슬러리는 공급 탱크에서 응집제와 혼합되어 고효율 공급 호퍼(정류 탱크)로 공급됩니다.정상 흐름 탱크에 의한 탈기 및 에너지 소산 후, 재료는 재료 특성에 따라 다중 응집 추가 점이 장착된 정상 흐름 탱크 내부 탱크의 수평 접선을 따라 공급됩니다.재료와 응집제는 두 번째 혼합 후 아래쪽으로 가라앉습니다.그런 다음 탱크 바닥에 있는 분배기 디스크에 의해 포물선 방향을 따라 운반됩니다.침전된 물질은 중앙 집중식 배출을 위해 수영장 몸체의 중앙 목까지 갈퀴로 긁어냅니다.


슬러지 처리를 위한 GNZ 유형 광업 장비 유압 센터 드라이브 농축기


제품 신청:


GNZ 농축기는 우리가 외국 기술을 기반으로 개발 한 중앙 구동, 자동 리프팅 갈퀴가있는 새로운 고속 농축기입니다. 석탄, 금속 광석 드레싱 물, 야금, 화학, 광미 처리, 환경 보호 등

슬러지 처리를 위한 GNZ 유형 광업 장비 유압 센터 드라이브 농축기


제품 상세 사항:



모델

농축 탱크

퇴적물 면적
(m2)

갈퀴의 드는 고도(mm)

갈퀴 회전 속도(r/min)

모터 전력
(KW)

직경(m)

깊이(m)

GNZ-3

3

2.5

10

300

0.1-0.2

3+1.1

GNZ-6

6

3.0

28

300

0.1-0.2

4+1.5

GNZ-9

9

3.2

63

300

0.1-0.2

4+1.5

GNZ-12

12

3.5

110

300

0.1-0.2

4+1.5

GNZ-18

18

4.4

254

600

0.1-0.2

7.5+2.2

GNZ-20

20

4.4

310

600

0.1-0.2

7.5+2.2

GNZ-24

24

5.2

452

600

0.05-0.2

7.5+2.2

GNZ-30

30

5.2

707

600

0.05-0.2

11+3

GNZ-38

38

5.5

1134

600

0.05-0.2

15+4

GNZ-45

45

5.5

1590

600

0.05-0.1

37+4

GNZ-53

53

6.0

2206

600

0.05-0.1

37+4

GNZ-60

60

6.0

2826

600

0.03-0.1

45+5.5

GNZ-70

70

6.8

3846

600

0.02-0.05

45+5.5

GNZ-85

85

7.8

5671

600

0.02-0.05

45+5.5


메모:

1. 위의 매개변수는 참고용입니다.재료의 침하 성능이 상대적으로 크기 때문에 특정 매개 변수는 당사에서 제공한 설계 도면에 따릅니다.

2. 우리 회사는 사용자의 요구 사항에 따라 다양한 모델의 증점제를 설계할 수 있습니다.



제품 장점:


  • 고농축 및 스크레이핑 효율은 일반 증점제의 3~5배입니다.


  • 우수한 공급 시스템 - 효율적인 정상 흐름 탱크


  • 의 정상적인 작동을 보장하는 초고하중 드라이브 리프팅 시스템 및 큰 토크 설계 .  극한 조건에서 장비


  • 갈퀴 이빨 재료의 성질에 따른 대수 나선형 디자인과 이빨 밀도는 긁힘의 효율성을 크게 향상시킵니다.



제품 특징:



슬러지 처리를 위한 GNZ 유형 광업 장비 유압 센터 드라이브 농축기

이 증점제는 원형 증점제와 해로우 스크레이핑 기계로 구성되며, 고체 입자는 중력에 의해 증점제에 부유하고 상부의 펄프는 깨끗한 물로 변하여 분리가 실현될 수 있습니다.   증점기 바닥의 침전물이 해로우 스크레핑에 의해 연속적으로 배출되고, 위쪽에서 흘러넘치는 것을 청소하는 슬라임.


1. 높은 농도 및 긁힘의 고효율 .   일반적인 증점제보다 3~5배

2.우수한   급식 시스템 - 고속 급식 우물:
a.피드 우물   은 피드 가스를 제거하고 에너지 소산을 가지며 접선 공급이 있습니다.
b. 응집제를 합리적으로 추가하고 효율성을 향상시킵니다.
c. 탱크의 유효 면적을 합리적으로 활용할 수있는 분배 플레이트가 장착되어 있습니다.

3. 중량 초과 설계 및 큰 토크 설계의 구동 리프팅 시스템은 장치의 정상적인 작동을 보장할 수 있습니다.증점제는 극한의 조건에서 종료될 수 없으므로 장치의 효율성이 향상됩니다.

4.It는 갈퀴 이 대수의 나선형 디자인을 채택하고, 우리는 긁는 효율성을 개량할 수 있는 물자 성과에 따라 갈퀴 이 밀도를 디자인해서 좋습니다.

5.It에는 증점제 통제 시스템, 자동으로 드는 갈퀴, 응집제 먹이기 및 자동 통제된 underflow 출력 펌프가 있습니다





제품 세부 정보:



슬러지 처리를 위한 GNZ 유형 광업 장비 유압 센터 드라이브 농축기

1.  의 설계  메인  구동  및  레이크  리프팅  기어


(1) 운전  프레임 워크  와  섀시  는  만들어지며  따라  에  무거운  유형 의  전송  장치
실행  이  안정적  이고  신뢰할 수 있습니다.

(2) 완전 자동 레이크 리프팅

(3) 스타  변속기,  최대  작동  토크  는  5000,000Nm  설계  토크  는  구동     변속기 의  입니다 .  설계되었습니다  에 따라  .  다음  표준



  • 작동  토크  값:  33%  의  .  설계  토크

  • 높은  토크  경보:  50%  의  설계된  토크  .

  • 레이크  라이징;  60%  의  설계된  토크  .

  • 경사  감소:  40%  의  설계된  토크  .

  • 의  설계  토크  값  의  기계  장치  150%  :  .  설계  토크

슬러지 처리를 위한 GNZ 유형 광업 장비 유압 센터 드라이브 농축기

2. 제어 시스템


현장  제어  와  원격  제어  가  결합되어 DCS  제어  포인트  가  제공됩니다.
(1) PLC  제어, 과부하  보호.
(2) 물질  배출  터미널  은  설정  됩니다 .  로  진흙  층  압력  센서  을  제어 하기 위해  회전  및  진흙  배출  에 의한  펌프

슬러지 처리를 위한 GNZ 유형 광업 장비 유압 센터 드라이브 농축기



서비스 지원



  • 전체 기술 설계

    Toncin은 보다 체계적인 실험실 테스트, 반산업화 테스트 및 이론적 분석 계산을 수행하고 고객이 직면한 실제 문제에 비추어 적절한 방법을 채택하여 합리적인 계획과 선택을 결정합니다.그리고 실험실 테스트와 반산업 테스트를 통해 특정 매개변수를 결정합니다.


  • 프로젝트 건설

    Toncin은 완벽한 프로젝트 관리 시스템과 숙련된 고품질 팀을 위한 통합 프로젝트 서비스를 고객에게 제공할 수 있으며 프로젝트 품질, 일정, 고객의 계약 문서에 따라 안전, 비용, 조달, 정보 파일, 조직 및 조정 등.Toncin은 계약에 따라 건설 프로젝트의 전체 프로세스 또는 일부 특정 단계에 대한 설계, 조달, 건설 및 시운전 등을 계약하고 계약 프로젝트의 품질, 안전, 기간 및 비용 등에 대해 전적인 책임을 집니다.


대응 시간 및 A/S 서비스

보증 기간 동안 결함으로 인한 고장이 발생한 경우 당사는 12시간 이내에 응답하고 72시간 이내에 국내 현장에 신속하게 대응할 것을 약속합니다.엄격하고 효율적인 서비스 아키텍처, 다양하고 유연한 서비스 및 대응 수단을 통해 Toncin은 보증 기간 동안 사용자가 언제든지 도움을 받을 수 있도록 최대 7*24시간 응답 서비스를 제공할 수 있습니다.
