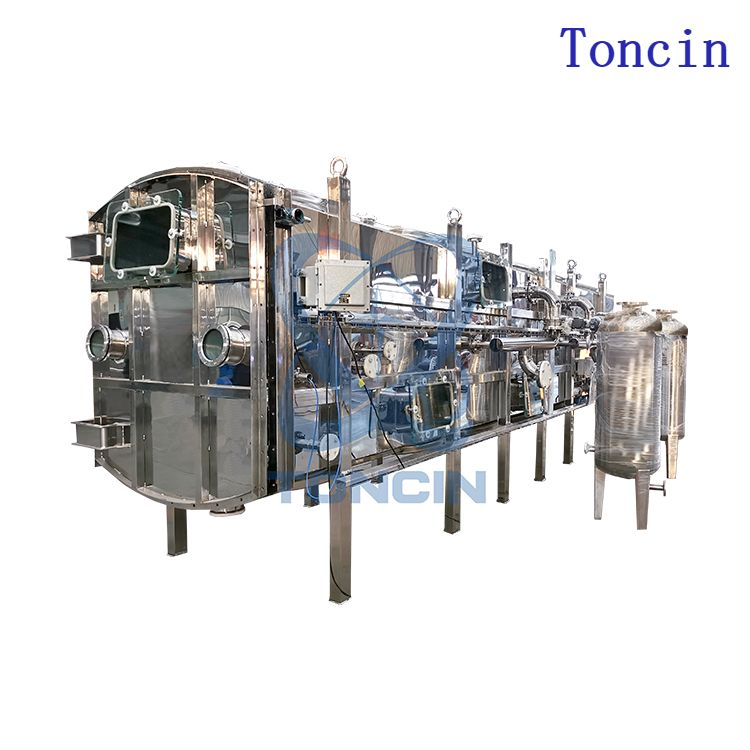

Toncin 수평고무진공벨트필터는 유사한 외국제품의 도입, 소화, 흡수 기술을 바탕으로 당사가 개발한 신형, 고효율, 연속운전 고액분리 기계장비입니다. 동시에 중력과 진공 흡입을 최대한 활용하여 고액 분리를 달성하는 일종의 기계 장비이기도 합니다. 구조상 진공존이 수평방향으로 배열되어 있으며, 진공존의 길이를 연속적으로 사용하여 여과, 세척, 블로팅 등 다양한 공정을 완료할 수 있습니다. 높은 여과효과, 대량생산이 가능한 장점이 있습니다. 용량, 우수한 세척 효과, 넓은 적용 범위, 간단하고 부드러운 작동 및 편리한 유지 관리 등. 고체 거친 입자가 있는 현탁액 슬러리를 필터링하는 데 특히 적합하며 밀도가 높고 필터 케이크는 여러 번 세척해야 합니다. 야금, 광업, 화학, 제지, 식품, 제약 및 환경 보호 및 기타 산업 분야의 고액 분리에 널리 사용될 수 있습니다. 특히 습식 배연 탈황 석고 탈수(FGD)에 좋은 응용이 있습니다.
| 수량： | |
|---|---|
DU 벨트 필터
Toncin
제품 사양
여과 면적 (m2) | 여과법 폭(mm) | 여과법 길이 (중 ) | 무게 (티) | 외곽선 크기 L×W×H (m) | 여과 면적 (m2) | 여과법 폭(mm) | 여과법 길이(m ) | 무게 (티) | 외곽선 크기 L×W×H (m) |
DU-2 | 500 | 4 | 3.0 | 7.82×2×2 | DU-25 | 2500 | 10 | 22 | 14.5×4.8×2.2 |
DU-2.5 | 5 | 3.2 | 8.82×2×2 | DU-30 | 12 | 25.3 | 16.5×4.8×2.2 | ||
DU-3 | 6 | 3.4 | 9.9×2×2 | DU-35 | 14 | 27.4 | 18.5×4.8×2.2 | ||
DU-5 | 10 | 3.8 | 14.0×2.2×2 | DU-40 | 16 | 29.5 | 21.5×4.8×2.4 | ||
DU-4.8 | 800 | 6 | 5.0 | 10.05×2.5×2 | DU-45 | 18 | 31.6 | 23.5×4.8×2.4 | |
DU-6.4 | 8 | 5.5 | 12.05×2.5×2 | DU-50 | 20 | 38.6 | 25.6×4.8×2.4 | ||
DU-8 | 10 | 6.0 | 14.10×2.6×2 | DU-33.6 | 2800 | 12 | 20.5 | 17.6×5.0×2.5 | |
DU-9.6 | 12 | 7.0 | 16.25×2.6×2 | DU-39.2 | 14 | 24.1 | 19.6×5.0×2.5 | ||
DU-5 | 1000 | 5 | 5.3 | 8.87×2.6×20 | DU-36 | 3000 | 12 | 22 | 17.6×5.5×2.8 |
DU-6 | 6 | 5.8 | 10.5×2.6×2 | DU-42 | 14 | 24 | 19.6×5.5×2.8 | ||
DU-8 | 8 | 6.3 | 12.5×2.8×2 | DU-48 | 16 | 28 | 21.6×5.5×2.8 | ||
DU-10 | 10 | 6.8 | 14.5×2.8×2 | DU-54 | 18 | 30.6 | 23.6×5.5×2.8 | ||
DU-12 | 12 | 7.3 | 16.5×2.8×2 | DU-60 | 20 | 35.2 | 25.6×5.5×2.8 | ||
DU-14 | 14 | 7.8 | 18.5×2.8×2 | DU-44.8 | 3200 | 14 | 35.3 | 19.5×5.7×3.1 | |
DU-7.8 | 1300 | 6 | 7.2 | 10.4×3.15×2 | DU-48 | 15 | 36.2 | 20.5×5.7×3.1 | |
DU-10.4 | 8 | 8.3 | 12.4×3.15×2 | DU-51.2 | 16 | 37.7 | 21.5×5.7×3.1 | ||
DU-13 | 10 | 9 | 14.4×3.15×2 | DU-57.6 | 18 | 40.1 | 23.5×5.7×3.1 | ||
DU-15.6 | 12 | 10.5 | 16.4×3.15×2 | DU-64 | 20 | 42.5 | 25.5×5.7×3.1 | ||
DU-18.2 | 14 | 11.5 | 18.4×3.15×2 | DU-72 | 22.5 | 52.4 | 28.5×5.7×3.1 | ||
DU-20.8 | 16 | 12.5 | 20.4×3.15×2 | DU-72 | 4000 | 18 | 56.2 | 24.0×7.1×3.3 | |
DU-14.4 | 1800 | 8 | 12.7 | 12.6×4×2.2 | DU-80 | 20 | 58.8 | 26.0×7.1×3.3 | |
DU-18 | 10 | 13.7 | 14.6×4×2.2 | DU-88 | 22 | 66.6 | 28.0×7.1×3.3 | ||
DU-21.6 | 12 | 15.3 | 16.6×4×2.2 | DU-96 | 24 | 69.4 | 30.0×7.1×3.3 | ||
DU-25.2 | 14 | 16.6 | 18.6×4×2.2 | DU-104 | 26 | 72.2 | 32.0×7.1×3.3 | ||
DU-28.8 | 16 | 17.9 | 20.6×4×2.2 | DU-90 | 4500 | 20 | 72 | 26.5×7.5×3.6 | |
DU-16 | 2000 | 8 | 14.2 | 12.7×4.2×2.2 | DU-99 | 22 | 75.2 | 28.5×7.5×3.6 | |
DU-20 | 10 | 15.4 | 14.7×4.2×2.2 | DU-108 | 24 | 78.4 | 30.5×7.5×3.6 | ||
DU-24 | 12 | 17.2 | 16.7×4.2×2.2 | DU-117 | 26 | 81.6 | 32.5×7.5×3.6 | ||
DU-28 | 14 | 18.7 | 18.7×4.2×2.2 | DU-126 | 28 | 84.8 | 34.5×7.5×3.6 | ||
DU-32 | 16 | 20.2 | 20.7×4.2×2.2 | DU-135 | 30 | 88 | 36.5×7.5×3.6 | ||
DU-36 | 18 | 21.7 | 22.7×4.2×2.2 | DU-144 | 32 | 93 | 38.5×7.5×3.6 |
Toncin 엔지니어링 역량:
Toncin은 최첨단 기술을 활용하여 고객의 요구 사항에 맞는 정확한 장비 설계를 보장하는 완전히 통합된 엔지니어링 기능을 제공합니다. 우리의 접근 방식은 최적화된 장비 크기 및 설치 공간에 중점을 두고 운영 효율성과 효율성을 향상시킵니다.
엔지니어링 능력:
CFD 분석: CFD(전산유체역학) 분석을 통해 유체 흐름 패턴을 시뮬레이션하고 분석하여 최적의 설계 성능과 효율성을 보장합니다.
3D 모델링: 고급 3D 모델링 기술을 사용하면 장비 구성을 포괄적으로 시각화하고 평가할 수 있어 설계 과정에서 더 나은 의사 결정을 내릴 수 있습니다.
FEA 분석: 유한 요소 분석(FEA)은 다양한 조건에서 구조적 무결성과 설계 성능을 평가하여 신뢰성과 내구성을 보장하는 데 사용됩니다.
당사의 장비는 다양한 건축 자재와 볼트 체결식 프레임 구조를 갖추고 있어 특정 고객 요구 사항에 맞게 맞춤화할 수 있는 모듈형 설계가 가능합니다.
세탁 공정에 적용

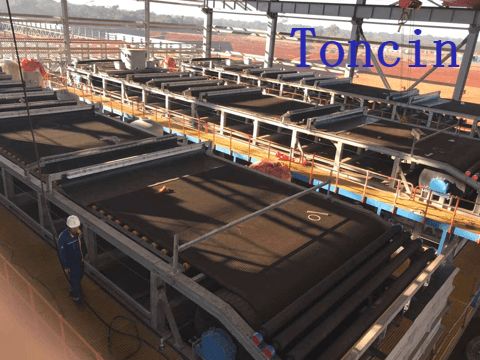

금, 우라늄, 인산, 구리 및 알루미나를 포함한 다양한 세척 응용 분야에서 높은 추출 효율성은 수익성에 매우 중요합니다. 수평 진공 벨트 필터는 이 분야에서 탁월하여 99.8% 이상의 세척 효율성을 달성합니다. 이는 여과 영역 전반에 걸쳐 플러그 흐름 변위 및 다단계 역류 세척 기술을 구현함으로써 가능해졌습니다.
Toncin의 수평 진공 벨트 필터 기술을 선택함으로써 고객은 세척 공정을 최적화하고 제품 회수율을 향상시키며 전반적인 수익성을 극대화할 수 있습니다.
기술적 특성:
공급, 여과, 세척, 배출 및 재생 과정을 효율적이고 자동으로 수행할 수 있습니다.
다단류 또는 역류 방식으로 슬러리를 세척할 수 있습니다. 여과액과 세척액은 별도로 수집할 수 있습니다.
경질 여과 및 고점도 슬러리에 대해 박층 케이크를 신속하게 여과할 수 있습니다.
모듈형 구조로 장비 조립이 유연합니다.
PLC에 대한 원격 및 현장 제어가 편리합니다.
세탁기
여과 천을 뿌리고 진공 흡입기 밀봉 상자와 일치하는 공예 용수를 채택합니다. 그러므로 작업현장을 깨끗하게 보장할 수 있습니다. 미국 분무기 회사에서 만든 노즐은 세척 효과를 잘 보장할 수 있습니다.
재료 분사 기술
역류 세척 장치 또는 스프레이 세척 장치를 채택합니다. 소재의 특성과 요구되는 기술에 따라 현재 세탁 또는 역류 세탁의 두 가지 방법을 선택하여 세탁을 더욱 철저하게 할 수 있습니다.
편차 수정 메커니즘
실린더 또는 에어백 작동 시 천의 편차를 수정하고 천이 올바르게 작동하는지 확인하십시오.
제어 시스템
원격 제어와 장면을 교대로 제어하는 방식을 채택하여 작업 작업이 용이하며 무인 작업을 구현하는 데 유리합니다.
서비스 지원
전체 기술 설계
Toncin은 보다 체계적인 실험실 테스트, 준산업화 테스트 및 이론적 분석 계산을 수행하고 고객이 직면한 실제 문제를 고려하여 적절한 방법을 채택함으로써 합리적인 계획과 선택을 결정합니다. 그리고 실험실 테스트와 준산업 테스트를 통해 특정 매개변수를 결정합니다.
프로젝트 건설
Toncin은 완벽한 프로젝트 관리 시스템과 경험이 풍부한 고품질 팀을 통해 고객에게 통합 프로젝트 서비스를 제공할 수 있으며, 프로젝트 품질, 일정, 안전, 환경에 대한 관리 업무를 수행하여 고객에게 궁극적인 프로젝트 목표 달성에 최고의 서비스를 제공할 수 있습니다. 고객의 계약 문서에 따른 비용, 조달, 정보 파일, 조직 및 조정 등. Toncin은 계약에 따라 건설 프로젝트의 전체 과정 또는 일부 특정 단계에 대한 설계, 조달, 시공 및 시운전 등을 계약하고 계약된 프로젝트의 품질, 안전, 기간 및 비용 등에 대해 전적인 책임을 집니다.
응답 시간 및 애프터 서비스
보증기간 내 결함으로 인한 고장이 발생한 경우, 당사에서는 12시간 이내 대응, 72시간 이내 국내 현장 출동을 원칙으로 하여 다음과 같은 답변 및 약속을 드립니다. 엄격하고 효율적인 서비스 아키텍처, 다양하고 유연한 서비스 및 응답 수단을 갖춘 Toncin은 사용자가 보증 기간 동안 언제든지 도움을 받을 수 있도록 최대 7*24시간 응답 서비스를 제공할 수 있습니다.
