DU 벨트 필터
Toncin
간략한 소개:
화학, 광업, 광물 처리 등의 산업에서는 공정 조건이 매우 까다로운 경우가 많습니다. 고농도, 고점도 또는 부식성이 높은 물질에 직면한 경우 안정적인 탈수 및 제품 회수는 지속적이고 효율적인 생산을 유지하는 데 직접적으로 중요합니다. 이러한 업계의 문제점을 해결하기 위해 TONCIN은 수평 진공 벨트 필터(DU) 기술에 대한 수십 년간의 기술 전문 지식을 활용하여 높은 처리 용량과 낮은 잔류 케이크 수분을 결합하는 동시에 운영 비용을 효과적으로 제어하고 고객이 경제적 효율성과 생산 안정성을 모두 달성할 수 있도록 지원하는 여과 솔루션을 제공했습니다.
제품 설명
탈수 및 제품 회수를 위한 비용 효율적인 솔루션

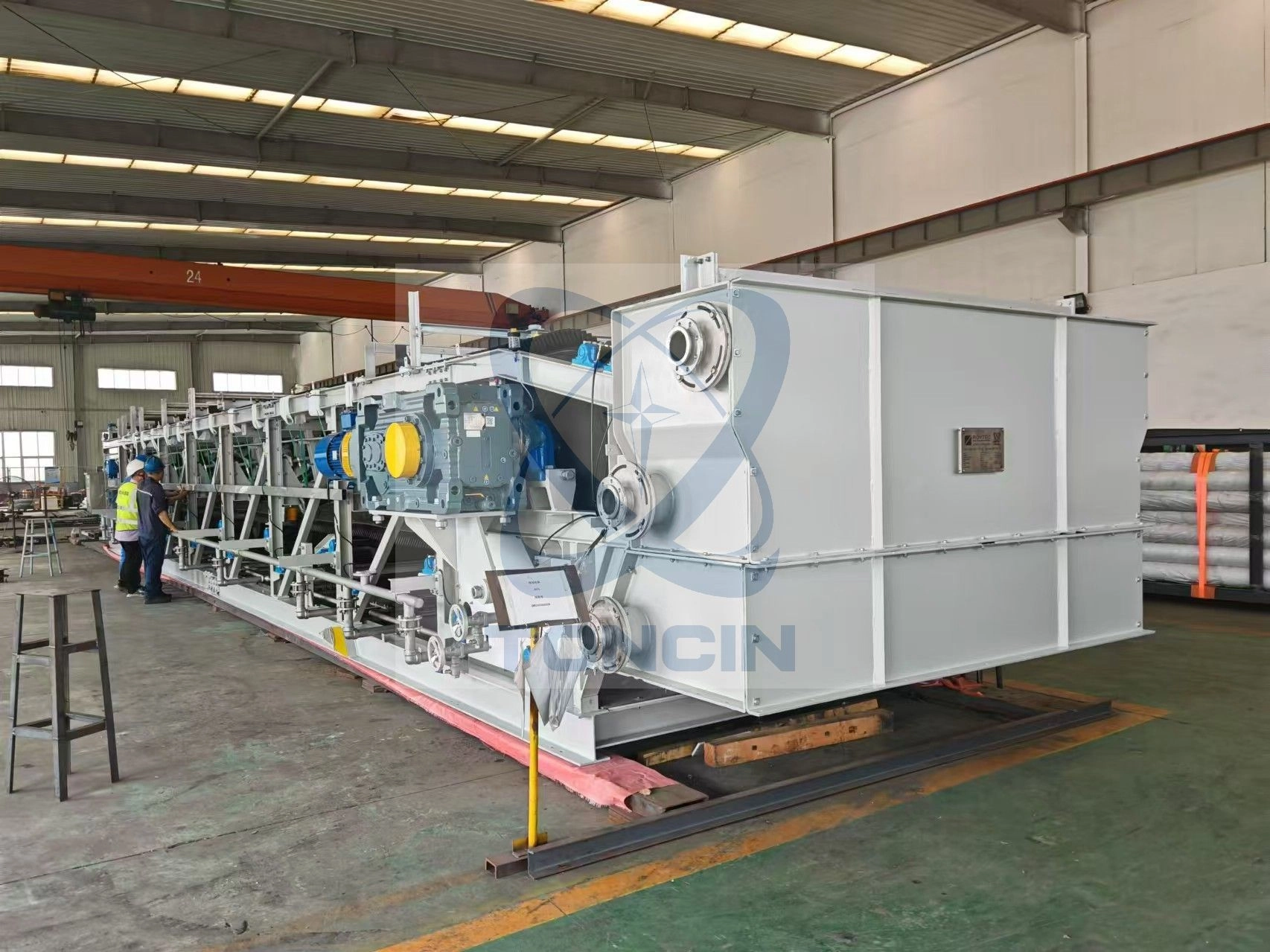

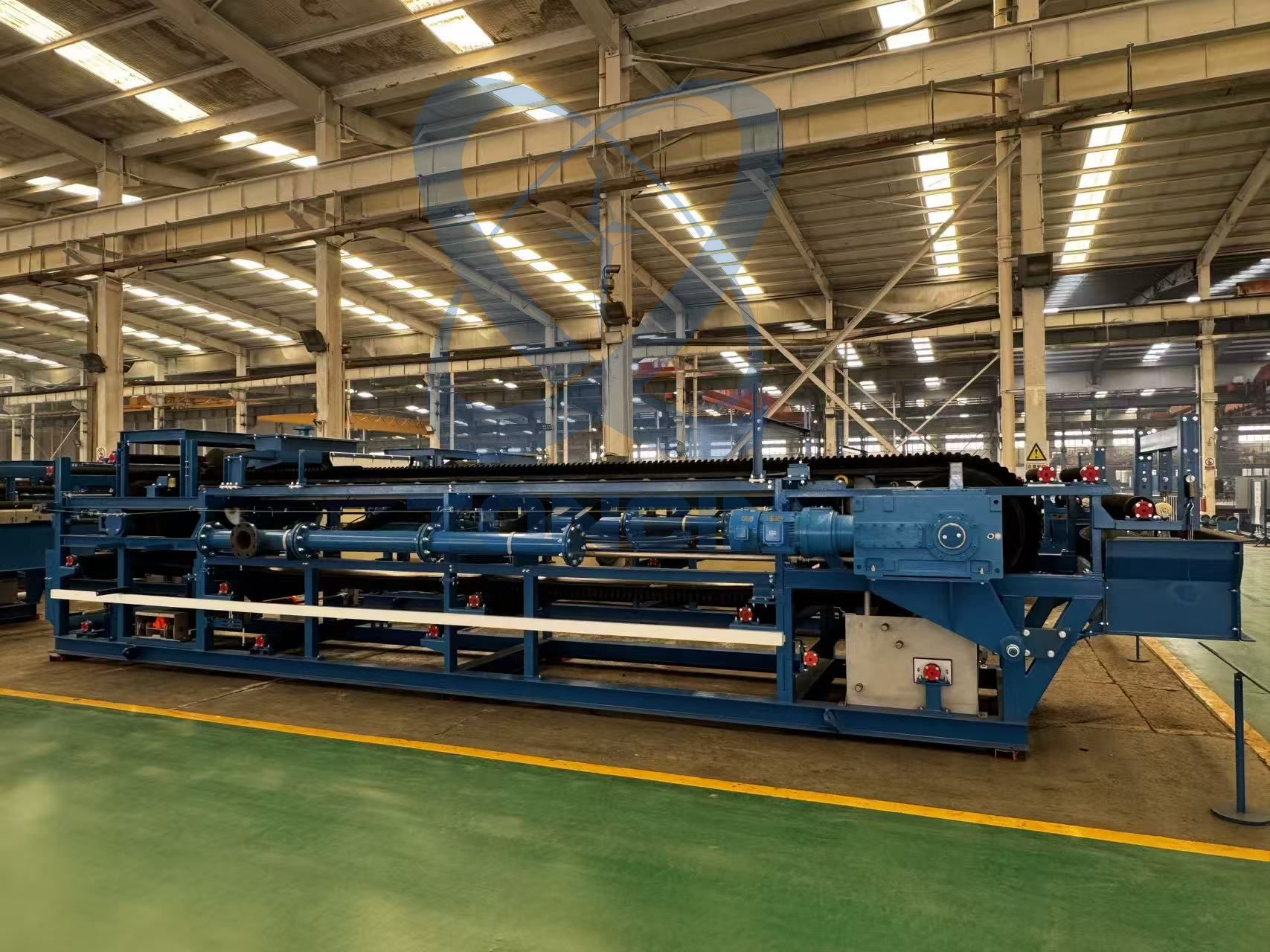

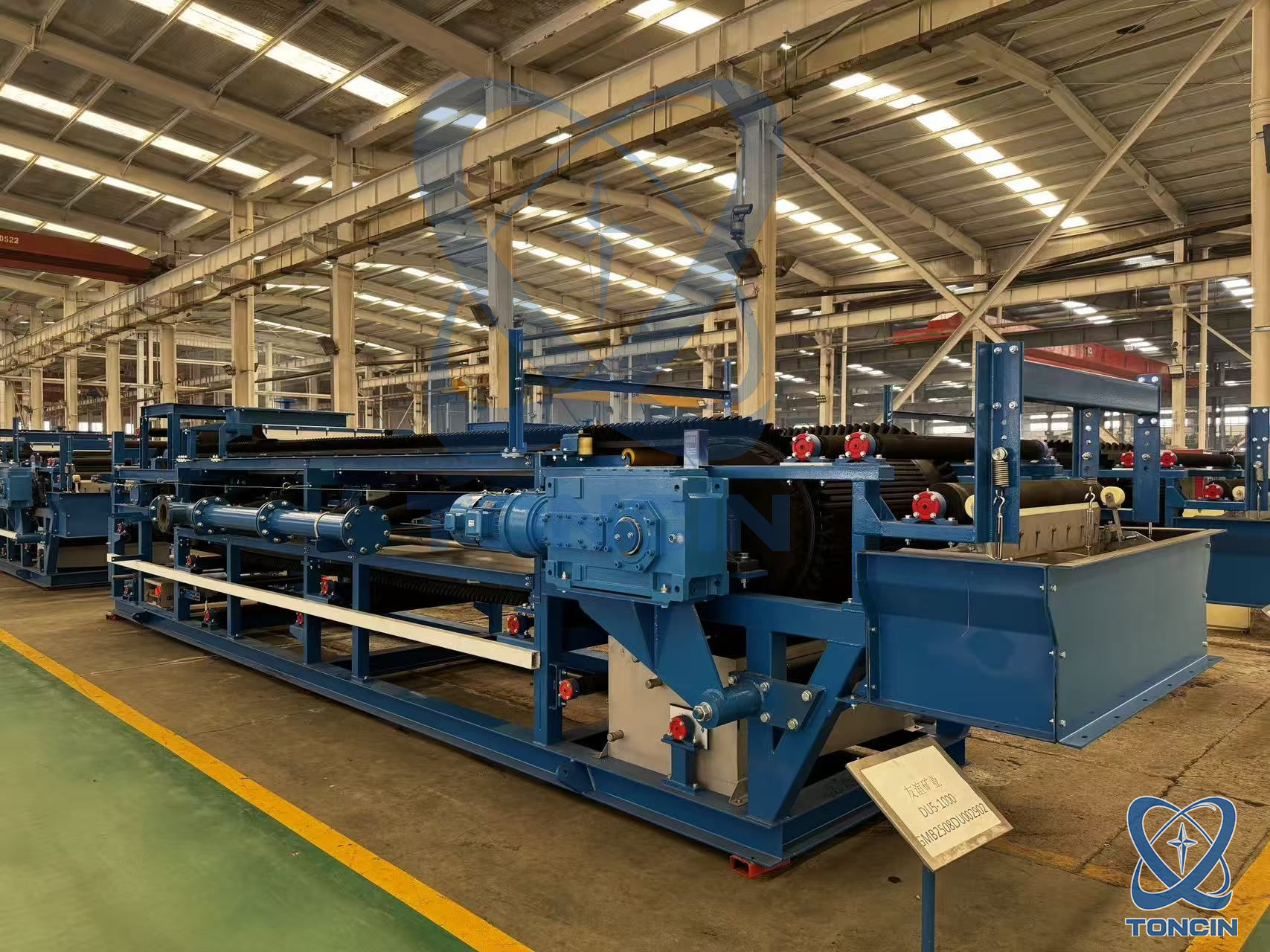

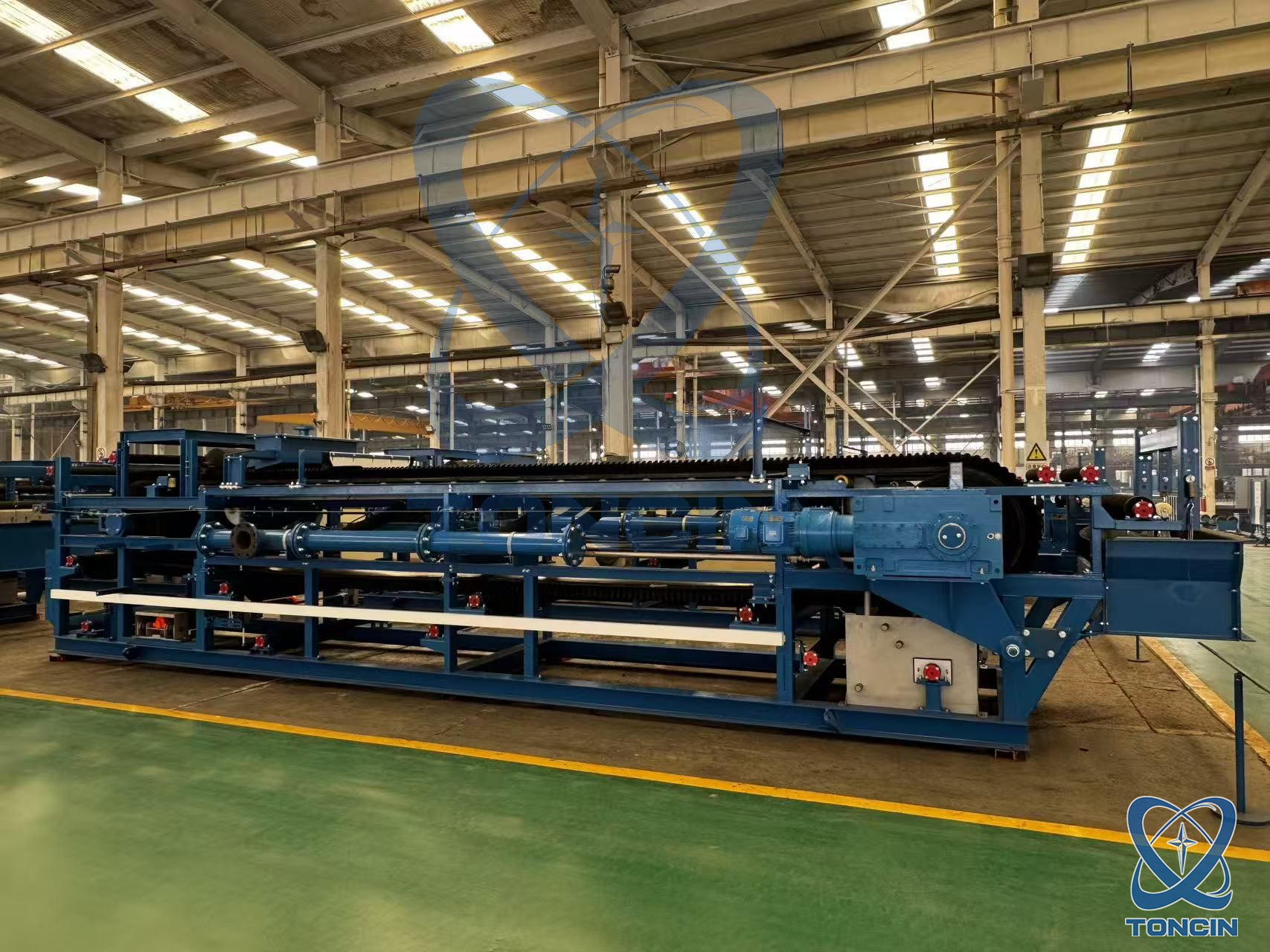

TONCIN 수평 진공 벨트 필터는 공정 플랜트에 여러 가지 이점을 제공합니다.
고처리량 탈수 및 케이크 세척: 단위 면적당 처리 능력이 뛰어나 대규모 연속 생산에 적합합니다.
혁신적인 설계로 인한 가동 중지 시간 감소: 최적화된 중요 구조로 유지 관리가 편리하고 장기적으로 안정적인 작동이 보장됩니다.
글로벌 테스트 시설: 포괄적인 테스트 플랫폼을 활용하여 프로세스 매개변수를 사전에 검증하고 프로젝트 위험을 줄입니다.
모듈식 설계로 유연성 향상: 현장 조건 및 프로세스 요구 사항에 따라 유연한 구성이 가능하며 강력한 적응성을 제공합니다.
처리량이 많은 탈수 및 케이크 세척 적용 사례
여과 면적이 20평방미터인 수평 진공 벨트 필터가 흑연 농축 탈수 프로젝트에 성공적으로 적용되어 탁월한 고처리량 처리 능력과 안정적인 케이크 세척 성능을 입증했습니다.
최적화된 설계를 위한 엔지니어링 솔루션
TONCIN은 고급 엔지니어링 도구를 활용하여 정밀한 설계를 달성하고 최적화된 장비 크기 및 설치 공간을 보장하는 완전히 통합된 엔지니어링 기능을 보유하고 있습니다. 주요 엔지니어링 기능은 다음과 같습니다.
CFD 분석
3D 모델링
FEA 분석
또한 볼트 체결식 프레임 구조와 결합된 다양한 건축 자재를 통해 특정 고객 요구 사항, 균형 강도, 내식성 및 설치 편의성에 따라 모듈식 맞춤화가 가능합니다.
세척 용도: 높은 추출 효율성으로 수익성 향상
금, 우라늄, 인산, 구리, 알루미나와 같은 물질의 세척 공정에서 추출 효율성은 프로젝트 수익성에 직접적인 영향을 미칩니다. TONCIN 수평 진공 벨트 필터는 여과 영역 전체에 걸쳐 플러그 흐름 변위 및 다단계 역류 세척을 활용하여 99.8%를 초과하는 세척 효율을 달성하여 고부가가치 물질의 효율적인 회수를 위한 안정적인 지원을 제공합니다.
구성 재료: 까다로운 조건에 맞게 설계됨
부식성, 마모성 및 고온 여과 응용 분야와 관련된 복잡한 작동 조건을 위해 TONCIN은 고품질 스테인리스강부터 FRP 및 플라스틱에 이르기까지 광범위한 재료 솔루션을 제공합니다. 필터 프레임은 개방형 채널 및 앵글 섹션을 사용하여 제조되어 부식성 환경에서 박스 섹션 구조와 일반적으로 관련된 액체 축적 및 부식 문제를 효과적으로 방지하여 장비 사용 수명을 크게 연장합니다.
케이크 배출 및 운송 벨트
대부분의 응용 분야에서 케이크 방전은 중력에 의해 자발적으로 발생합니다. 젖고 끈적거리는 제품의 경우 TONCIN은 필터에 케이크 스크레이퍼 또는 워터 슬라이드를 장착하여 케이크를 완전히 제거하고 운영 효율성에 영향을 줄 수 있는 물질 축적을 방지할 수 있습니다. TONCIN은 공정 요구 사항에 따라 천연 고무, SBR, 네오프렌 또는 EPDM 중에서 선택한 벨트 재료를 사용하여 4.8m 고무 벨트를 활용하여 초광폭 필터를 성공적으로 제조했습니다. 모든 TONCIN 운송 벨트는 시체 없는 중앙 구역 설계를 특징으로 하여 여과액과 벨트 시체 사이의 접촉을 방지하고 부식을 효과적으로 방지하며 벨트 서비스 수명을 크게 연장합니다.
일반적인 케이크 배출
그림은 표준 작동 조건에서 수평 진공 벨트 필터의 일반적인 케이크 배출 성능을 보여줍니다.
혁신적인 기술: 진공 상자 리프팅 장치
장비 성능과 유지보수 편의성을 더욱 향상시키기 위해 TONCIN은 진공박스 리프팅 장치를 개발했습니다. 이 장치는 전통적으로 위험도가 높은 진공 상자 유지 관리 작업을 단순화하고 모든 브랜드 또는 크기의 필터에 장착할 수 있어 진공 상자 유지 관리 중단 시간을 30% 이상 줄입니다.
이중 천 장력 조절 시스템
TONCIN 필터는 정적 및 동적 장력을 모두 통합하는 이중 천 장력 시스템으로 설계되었습니다. 이 시스템은 여과포가 비정상적으로 늘어나는 경우에도 효율적인 작동을 유지하며, 이동식 롤러를 사용하면 여과포 설치 및 교체가 크게 단순화되어 유지 관리의 복잡성이 줄어듭니다.
정적 천 장력 조절 시스템
동적 천 장력 조절 시스템
주요 애플리케이션
탈수 용도
일반 광미
석고
인산염 암석
석탄 벌금
자철광
철광석
리튬
세탁 용도
침출된 물질
아연
구리/코발트
니켈
석고
배연탈황(FGD)
펄프 와셔
제품 사양:
여과 면적 (m2) | 여과법 폭(mm) | 여과법 길이 (m ) | 무게 (T) | 외곽선 크기 L×W×H (m) | 여과 면적 (m2) | 여과법 폭(mm) | 여과법 길이(m ) | 무게 (T) | 외곽선 크기 L×W×H (m) |
DU-2 | 500 | 4 | 3.0 | 7.82×2×2 | DU-25 | 2500 | 10 | 22 | 14.5×4.8×2.2 |
DU-2.5 | 5 | 3.2 | 8.82×2×2 | DU-30 | 12 | 25.3 | 16.5×4.8×2.2 | ||
DU-3 | 6 | 3.4 | 9.9×2×2 | DU-35 | 14 | 27.4 | 18.5×4.8×2.2 | ||
DU-5 | 10 | 3.8 | 14.0×2.2×2 | DU-40 | 16 | 29.5 | 21.5×4.8×2.4 | ||
DU-4.8 | 800 | 6 | 5.0 | 10.05×2.5×2 | DU-45 | 18 | 31.6 | 23.5×4.8×2.4 | |
DU-6.4 | 8 | 5.5 | 12.05×2.5×2 | DU-50 | 20 | 38.6 | 25.6×4.8×2.4 | ||
DU-8 | 10 | 6.0 | 14.10×2.6×2 | DU-33.6 | 2800 | 12 | 20.5 | 17.6×5.0×2.5 | |
DU-9.6 | 12 | 7.0 | 16.25×2.6×2 | DU-39.2 | 14 | 24.1 | 19.6×5.0×2.5 | ||
DU-5 | 1000 | 5 | 5.3 | 8.87×2.6×20 | DU-36 | 3000 | 12 | 22 | 17.6×5.5×2.8 |
DU-6 | 6 | 5.8 | 10.5×2.6×2 | DU-42 | 14 | 24 | 19.6×5.5×2.8 | ||
DU-8 | 8 | 6.3 | 12.5×2.8×2 | DU-48 | 16 | 28 | 21.6×5.5×2.8 | ||
DU-10 | 10 | 6.8 | 14.5×2.8×2 | DU-54 | 18 | 30.6 | 23.6×5.5×2.8 | ||
DU-12 | 12 | 7.3 | 16.5×2.8×2 | DU-60 | 20 | 35.2 | 25.6×5.5×2.8 | ||
DU-14 | 14 | 7.8 | 18.5×2.8×2 | DU-44.8 | 3200 | 14 | 35.3 | 19.5×5.7×3.1 | |
DU-7.8 | 1300 | 6 | 7.2 | 10.4×3.15×2 | DU-48 | 15 | 36.2 | 20.5×5.7×3.1 | |
DU-10.4 | 8 | 8.3 | 12.4×3.15×2 | DU-51.2 | 16 | 37.7 | 21.5×5.7×3.1 | ||
DU-13 | 10 | 9 | 14.4×3.15×2 | DU-57.6 | 18 | 40.1 | 23.5×5.7×3.1 | ||
DU-15.6 | 12 | 10.5 | 16.4×3.15×2 | DU-64 | 20 | 42.5 | 25.5×5.7×3.1 | ||
DU-18.2 | 14 | 11.5 | 18.4×3.15×2 | DU-72 | 22.5 | 52.4 | 28.5×5.7×3.1 | ||
DU-20.8 | 16 | 12.5 | 20.4×3.15×2 | DU-72 | 4000 | 18 | 56.2 | 24.0×7.1×3.3 | |
DU-14.4 | 1800 | 8 | 12.7 | 12.6×4×2.2 | DU-80 | 20 | 58.8 | 26.0×7.1×3.3 | |
DU-18 | 10 | 13.7 | 14.6×4×2.2 | DU-88 | 22 | 66.6 | 28.0×7.1×3.3 | ||
DU-21.6 | 12 | 15.3 | 16.6×4×2.2 | DU-96 | 24 | 69.4 | 30.0×7.1×3.3 | ||
DU-25.2 | 14 | 16.6 | 18.6×4×2.2 | DU-104 | 26 | 72.2 | 32.0×7.1×3.3 | ||
DU-28.8 | 16 | 17.9 | 20.6×4×2.2 | DU-90 | 4500 | 20 | 72 | 26.5×7.5×3.6 | |
DU-16 | 2000 | 8 | 14.2 | 12.7×4.2×2.2 | DU-99 | 22 | 75.2 | 28.5×7.5×3.6 | |
DU-20 | 10 | 15.4 | 14.7×4.2×2.2 | DU-108 | 24 | 78.4 | 30.5×7.5×3.6 | ||
DU-24 | 12 | 17.2 | 16.7×4.2×2.2 | DU-117 | 26 | 81.6 | 32.5×7.5×3.6 | ||
DU-28 | 14 | 18.7 | 18.7×4.2×2.2 | DU-126 | 28 | 84.8 | 34.5×7.5×3.6 | ||
DU-32 | 16 | 20.2 | 20.7×4.2×2.2 | DU-135 | 30 | 88 | 36.5×7.5×3.6 | ||
DU-36 | 18 | 21.7 | 22.7×4.2×2.2 | DU-144 | 32 | 93 | 38.5×7.5×3.6 |
제품 장점 :
사료 여과, 필터 케이크 세척, 블로팅, 언로딩, 여과포 재생 및 기타 공정 작업을 지속적으로 완료합니다.
여과된 스톡과 필터 케이크 세척 용액은 여러 섹션에서 단계적으로 수집될 수 있으며 이류 세척 및 역류 세척이 실현될 수 있습니다.
전체 구조의 모듈식 설계는 조립이 유연하고 운송 및 설치가 편리합니다.
DCS 기술이 적용된 제어 시스템은 현장 및 원격 자동화를 실현할 수 있습니다.
서비스 지원
전체 기술 설계
Toncin는보다 체계적인 실험실 테스트, 반 산업화 테스트 및 이론 분석 계산을 수행하고 고객이 직면 한 실제 문제에 비추어 적절한 방법을 채택하여 합리적인 계획과 선택을 결정합니다. 그리고 실험실 테스트 및 반 산업 테스트를 통해 특정 매개 변수를 결정합니다.
Project Construction
Toncin은 고객에게 고객의 계약 문서에 따라 프로젝트 품질, 일정, 안전, 조달, 정보 파일, 조직 및 조정 등에 대한 관리 작업을 수행함으로써 최고의 프로젝트 목표를 달성하는 데있어 최고의 서비스를 고객에게 제공 할 수 있으며 고객에게 최고의 서비스를 제공 할 수 있습니다. Toncin 계약에 따라 전체 프로세스 또는 건설 프로젝트의 특정 단계에 대해 설계, 조달, 건설 및 시험 등을 계약하며 계약 프로젝트의 품질, 안전, 기간 및 비용 등에 대한 완전한 책임을집니다.
응답 시간 및 사후 판매 서비스
보증 기간 동안 결함으로 인한 실패가 발생한 경우, 회사는 다음과 같은 응답과 약속을했습니다. 12 시간 이내에 응답하고 72 시간 이내에 국내 장면으로 돌진합니다. 엄격하고 효율적인 서비스 아키텍처를 통해 다양하고 유연한 서비스 및 응답 수단을 통해 Toncin은 최대 7* 24 시간의 응답 서비스를 제공하여 사용자가 보증 기간 동안 언제든지 도움을받을 수 있도록 할 수 있습니다.
