HVPF 필터 프레스
Toncin
제품 소개:

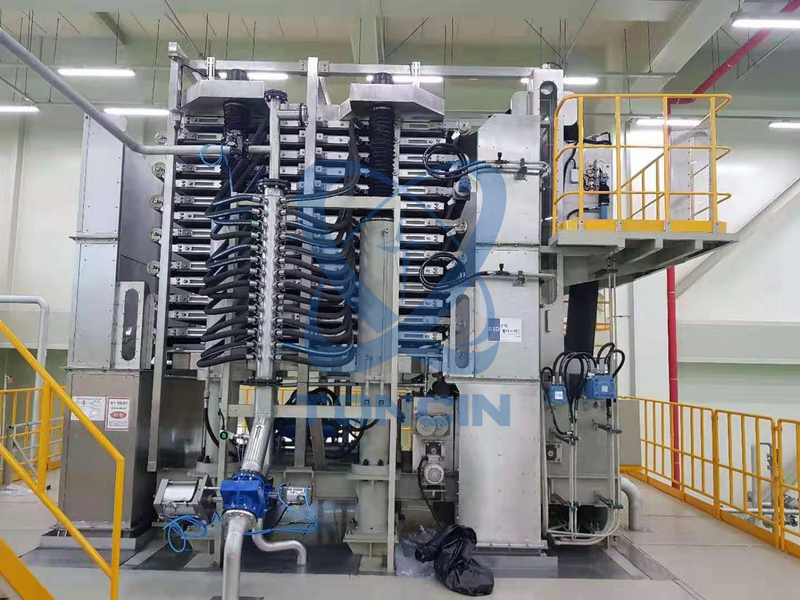

HVPF 수직 자동 프레스 필터는 세계에서 가장 진보된 필터입니다.진공에는 한계가 있지만 압력에는 한계가 없습니다.HVPF 수직 자동 프레스 필터는 공기 또는 물을 사용하여 여과포 양쪽에 큰 압력 차이를 형성하여 고체와 액체의 매우 효율적인 분리를 달성합니다.필터 플레이트가 닫히면 슬러리는 슬러리 파이프를 통해 필터 챔버로 펌핑됩니다.여과액의 일부는 중력 때문에 여과포를 통해 여과액 챔버로 들어갑니다.그런 다음 고압 수력 고무 다이어프램을 사용하여 필터 케이크에서 여과액을 압출합니다.이러한 공정이 완료되면 운전자가 운전하는 여과포와 필터케이크가 여과포의 양쪽에서 배출됩니다.
제품 응용:
HVPF 수직 자동 프레스 필터는 광업, 야금, 화학 산업, 약국 및 식품에 적용할 수 있습니다. 산업.일종의 고용량, 에너지 절약형 자동 고액 분리 기계입니다.
공급 범위 및 로컬 설치 요구 사항:
(1) 그것은 호스트, 유압 스테이션, 워터 스테이션, 청소 시스템 및 제어 시스템으로 구성됩니다.
(2) 이 기계는 단단하고 편평한 철근 콘크리트나 강철 랙 위에 설치해야 합니다.기초 크기 및 관련 치수를 설치 스케치도 및 기초 도표를 참조하십시오.기초 작업의 깊이는 실제 조건에 따라 고객이 결정합니다.호스트는 전문 기술자에 의해 정지되어야 하며 장비가 충격을 받거나 긁히는 것을 방지해야 합니다.설치 중에 호스트를 조정하려면 grad enter를 활용하고 호스트를 고정하는 동안 다른 장비를 설치하십시오.
(삼) 공기 공급: 5um 미만의 과립, 압력 0.5-0.6MPa, 공기량: 조립 차트를 참조로 사용
(4) 물 공급: 최대.고형분 5ppm, 고형 과립 50um 미만, 압력 3.5-6bar, 공급량에 대한 참조로 조립 차트 사용
(5)힘 공급: 3상/380V±5%, 단상/220V±5%,50Hz
(6)작업환경 : 작업환경 이 기계에 대한 요구 사항은 동결되지 않습니다.
제품 사양:
모델
| 여과면적(m2) | 전체 치수 m(L×W×H) | 여과 플레이트 수량 | 부피(m3) | 무게 (티) | 수력 (킬로원) | 필터 플레이트 사양 (mm) | 여과포의 폭 |
HVPF-1 | 1 | 2.5×1.5×2.0 | 2 | 0.05 | 8 | 7.5 | 1000*550 | 0.7 |
HVPF-2 | 2 | 2.5×1.5×2.2 | 4 | 0.09 | 9 | 7.5 | ||
HVPF-3 | 3 | 3.5×2.5×2.2 | 2 | 0.16 | 14 | 11 | 1750*900 | 1.05 |
HVPF-4 | 4 | 3.5×2.5×2.3 | 4 | 0.27 | 15 | 11 | ||
HVPF-9 | 9 | 3.5×2.5×2.5 | 6 | 0.41 | 16 | 11 | ||
HVPF-12 | 12 | 3.5×2.5×2.7 | 8 | 0.54 | 17 | 11 | ||
HVPF-15 | 15 | 3.5×2.5×2.9 | 10 | 0.68 | 18 | 11 | ||
HVPF-18 | 18 | 3.5×2.5×3.1 | 12 | 0.81 | 19 | 11 | ||
HVPF-21 | 21 | 3.5×2.5×3.3 | 14 | 0.95 | 21 | 11 | ||
HVPF-24 | 24 | 3.5×2.5×3.4 | 16 | 1.08 | 22 | 11 | ||
HVPF-27 | 27 | 3.5×2.5×3.6 | 18 | 1.22 | 23 | 11 | ||
HVPF-15 | 15 | 5.1×3.7×3.3 | 6 | 0.68 | 37 | 22 | 2500*1020 | 1.15 |
HVPF-20 | 20 | 5.1×3.7×3.6 | 8 | 0.9 | 39 | 22 | ||
HVPF-25 | 25 | 5.1×3.7×3.9 | 10 | 1.13 | 42 | 22 | ||
HVPF-30 | 30 | 5.1×3.7×4.2 | 12 | 1.35 | 43 | 22 | ||
HVPF-35 | 35 | 5.1×3.7×4.5 | 14 | 1.58 | 44 | 22 | ||
HVPF-40 | 40 | 5.1×3.7×4.8 | 16 | 1.8 | 45 | 22 | ||
HVPF-45 | 45 | 5.1×3.7×5.1 | 18 | 2.03 | 46 | 22 | ||
HVPF-50 | 50 | 5.1×3.7×5.4 | 20 | 2.25 | 48 | 22 | ||
HVPF-60 | 60 | 6.9×4.5×5.4 | 10 | 2.7 | 97 | 37 | 4010*1500 | 1.7 |
HVPF-72 | 72 | 6.9×4.5×5.8 | 12 | 3.24 | 100 | 37 | ||
HVPF-84 | 84 | 6.9×4.5×6.2 | 14 | 3.78 | 104 | 37 | ||
HVPF-96 | 96 | 6.9×4.5×6.5 | 16 | 4.32 | 110 | 37 | ||
HVPF-108 | 108 | 6.9×4.5×6.9 | 18 | 4.86 | 112 | 37 | ||
HVPF-120 | 120 | 6.9×4.5×7.2 | 20 | 5.4 | 118 | 37 | ||
HVPF-132 | 132 | 6.9×4.5×7.6 | 22 | 5.94 | 120 | 37 | ||
HVPF-144 | 144 | 6.9×4.5×7.9 | 24 | 6.48 | 123 | 37 | ||
HVPF-156 | 156 | 6.9×4.5×8.3 | 26 | 7.02 | 126 | 37 | ||
HVPF-168 | 168 | 6.9×4.5×8.6 | 28 | 7.56 | 130 | 37 | ||
HVPF-144 | 144 | 9.2×5.5×6.8 | 18 | 6.48 | 142 | 67 | 6020*1500 | 1.7 |
HVPF-162 | 162 | 9.2×5.5×7.2 | 18 | 7.29 | 147 | 67 | ||
HVPF-180 | 180 | 9.2×5.5×7.5 | 20 | 8.1 | 150 | 67 | ||
HVPF-198 | 198 | 9.2×5.5×7.8 | 22 | 8.91 | 160 | 67 | ||
HVPF-216 | 216 | 9.2×5.5×8.2 | 24 | 9.72 | 166 | 67 | ||
HVPF-234 | 234 | 9.2×5.5×8.5 | 26 | 10.53 | 172 | 67 | ||
HVPF-252 | 252 | 9.2×5.5×8.8 | 28 | 11.34 | 180 | 67 | ||
HVPF-270 | 270 | 9.2×5.5×9.2 | 30 | 12.15 | 190 | 67 |
작업 과정:
(1) 필터링 단계: 필터 플레이트가 닫히면 슬러리가 슬러리 파이프를 통해 필터 챔버로 펌핑됩니다.여과액은 여과포를 통해 여과액 챔버로 들어가고, 여과액 튜브를 통해 여과액 매니폴드로 들어가며, 그 사이에 필터 케이크는 필터 챔버에 형성됩니다.
(2) 압출: 고압의 물이 튜브를 통해 멤브레인으로 들어가고 멤브레인이 필터 케이크쪽으로 압출되어 필터 케이크의 여과액이 압출됩니다.
(삼) 케이크 세척: 세척수는 세척 후 슬러리 파이프를 통해 필터 챔버로 펌핑됩니다. 케이크와 천을 통해 배출 파이프로 흘러 들어갑니다.
(4) 공기 건조: 물과 함께 공기 흐름이 필터 케이크를 통과하여 필터 케이크의 수분을 최대로 줄이고 동시에 여과액 챔버를 비울 수 있습니다.
(5) 필터 케이크 배출 : 건조 공정이 완료되면 구동 부품이 필터 천을 구동하여 필터 케이크가 필터 천의 양쪽에서 배출됩니다.
(1) 필터 플레이트의 구조는 원활한 작동을 보장하기 위해 가이드 장치를 채택합니다.
(2) 지속적으로 자동으로 실현할 수 있습니다. 여과, 압출, 세척, 건조, 배출 및 여과포 재생 과정의 작업.
(삼) 필터 압력은 2.0 Mpa에 도달할 수 있습니다.특히 다양한 끈적끈적한 작은 물질과 필터 케이크의 수분이 적은 물질에 좋은 효과가 있습니다.
(4)의 요점 이런 종류의 장비는 아니요 문제 안전 외에 얼마나 많은 압력을 받을 수 있는지.모든 플레이트가 잘 고정되도록 유압 시스템이 채택되었습니다.모든 노즐과 다이어프램은 고압의 물이 챔버에 유입될 때 장비를 안전하게 유지하기 위해 매우 주의 깊게 설계 및 검사되었습니다.
(5) 장비는 PLC + 터치 스크린 + 자동 밸브를 채택하고 노동 투입량이 더 낮습니다.
(6) 컴팩트한 구조로 적은 바닥 면적을 차지합니다.
서비스 지원
전체 기술 설계
Toncin은 보다 체계적인 실험실 테스트, 준산업화 테스트 및 이론적 분석 계산을 수행하고 고객이 직면한 실제 문제를 고려하여 적절한 방법을 채택함으로써 합리적인 계획과 선택을 결정합니다.그리고 실험실 테스트와 준산업 테스트를 통해 특정 매개변수를 결정합니다.
프로젝트 건설
Toncin은 완벽한 프로젝트 관리 시스템과 경험이 풍부한 고품질 팀을 통해 고객에게 통합 프로젝트 서비스를 제공할 수 있으며, 프로젝트 품질, 일정, 안전, 환경에 대한 관리 작업을 수행하여 고객에게 궁극적인 프로젝트 목표 달성에 최고의 서비스를 제공할 수 있습니다. 고객의 계약 문서에 따른 비용, 조달, 정보 파일, 조직 및 조정 등.Toncin은 계약에 따라 건설 프로젝트의 전체 과정 또는 특정 단계에 대한 설계, 조달, 시공 및 시운전 등을 계약하고 계약된 프로젝트의 품질, 안전, 기간 및 비용 등에 대해 전적인 책임을 집니다.
응답 시간 및 애프터 서비스
보증기간 내 결함으로 인한 고장이 발생한 경우, 당사에서는 12시간 이내 답변, 72시간 이내 국내 현장 출동을 원칙으로 하여 다음과 같은 답변 및 약속을 드립니다.엄격하고 효율적인 서비스 아키텍처, 다양하고 유연한 서비스 및 응답 수단을 갖춘 Toncin은 사용자가 보증 기간 동안 언제든지 도움을 받을 수 있도록 최대 7*24시간 응답 서비스를 제공할 수 있습니다.
