연속적이고 높은 처리량의 고체-액체 분리를 위해 프로세스 엔지니어는 중요한 결정에 직면합니다. 필터 프레스와 같은 일괄 처리 장비와 연속 진공 시스템 중에서 선택해야 하는 경우가 많습니다. 배치 시스템은 프로세스 흐름을 중단시킵니다. 이는 집중적인 노동력을 요구하고 다운스트림 처리를 복잡하게 만듭니다. 반대로, 수평 진공 벨트 필터는 연속적이고 고도로 제어 가능한 여과 프로세스를 제공합니다. 특히 강력한 케이크 세척과 극도로 낮은 잔류 수분이 성공에 중요한 역할을 하는 경우에 탁월합니다.
이 글에서는 기본적인 정의를 뛰어 넘습니다. 우리는 이 장비가 어떻게 작동하는지에 대한 엔지니어링 중심의 분석을 제공합니다. 운영 위험, 구조적 변형 및 유지 관리 현실에 대해 배우게 됩니다. 또한 특정 시설의 CapEx 및 OpEx 제약 조건에 맞는지 평가하기 위한 정확한 기준도 다룹니다. 이를 통해 정보를 바탕으로 데이터를 기반으로 장비를 선택할 수 있습니다.
수평 진공 벨트 필터는 중력과 지속적인 진공 흡입을 활용하여 슬러리를 분리하므로 공정 흐름을 방해하지 않고 다단계 케이크 세척이 가능합니다.
성공 여부는 필터 변형(예: 고무 벨트 대 밀폐형)을 슬러리의 화학적 특성 및 휘발성과 일치시키는 데 크게 좌우됩니다.
필터 프레스에 비해 우수한 연속 처리량을 제공하지만 훨씬 더 큰 물리적 공간과 마모 부품 이동을 위한 특정 유지 관리 프로토콜이 필요합니다.
적절한 크기를 결정하려면 본격적인 배포 전에 여과율, 필요한 진공 수준 및 최적의 케이크 두께를 결정하기 위한 파일럿 규모의 재료 테스트가 필요합니다.

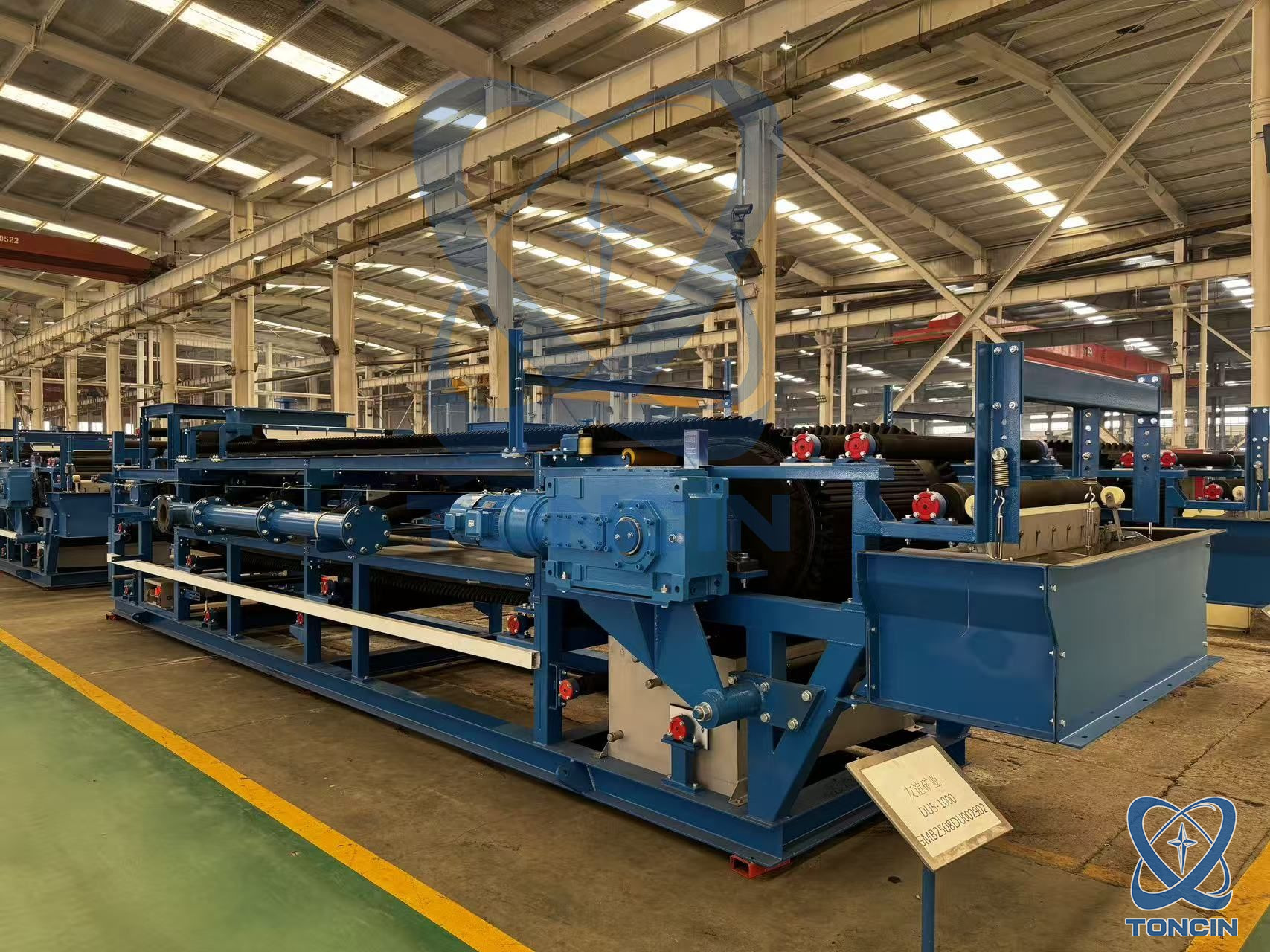

이 장비를 이해하려면 정압실이 아닌 움직이는 배수 데크로 보아야 합니다. 시스템은 연속 루프 메커니즘으로 작동합니다. 이는 전동 구동 풀리를 사용하여 슬롯형 배수 벨트를 가로질러 다공성 필터 천을 당깁니다. 중력과 진공 흡입은 함께 작동합니다. 액체 여과액과 고체 입자를 신속하게 분리합니다. 우리는 이 지속적인 작업을 네 가지 단계로 나눌 수 있습니다.
1단계: 슬러리 공급. 프로세스는 기계의 피드 끝에서 시작됩니다. 전문 공급업체가 슬러리를 이동하는 여과포 위에 붓습니다. 이 배포자는 중요한 역할을 합니다. 이는 벨트의 전체 폭에 걸쳐 균일한 재료 층이 퍼지도록 보장합니다. 고르지 않은 층은 얇은 반점을 남깁니다. 진공 흡입은 항상 이러한 얇은 지점을 통해 저항이 가장 적은 경로를 따릅니다. 진공 채널링으로 알려진 이 현상은 여과 효율성을 저하시킵니다.
2단계: 여과 및 진공 추출. 벨트가 앞으로 이동하면서 고정된 진공 상자를 통과합니다. 이 상자는 벨트 바로 아래에 있습니다. 강한 음압을 발생시킵니다. 진공은 다공성 천을 통해 액체 여과액을 강제로 끌어당깁니다. 액체는 캐리어 벨트의 홈으로 들어갑니다. 그런 다음 중앙 배수 구멍을 통해 진공 상자로 흐릅니다. 거기에서 배관은 여과액을 외부 수용 탱크로 운반합니다.
3단계: 케이크 세척(주요 장점) 남은 고형물은 천에 필터 케이크를 형성합니다. 벨트는 이 케이크를 세척 구역으로 운반합니다. 여기에서는 스프레이 바가 케이크 위에 깨끗한 세척액을 분배합니다. 병류 또는 역류 세척을 위해 이 구역을 구성할 수 있습니다. 역류 세척을 사용하면 이후 단계의 세척액을 초기 단계에서 재사용할 수 있습니다. 이는 전체 용매 소비를 대폭 감소시킵니다. 참고: 이 진정한 다단계 세척 기능은 수평 진공 벨트 필터에 원심 분리기에 비해 엄청난 경쟁 우위를 제공합니다. 원심분리기는 제품을 다시 슬러리화하지 않고는 개별적인 다단계 세척을 쉽게 수행할 수 없습니다.
4단계: 건조 및 배출. 세척 후 케이크는 최종 진공 건조 구역으로 들어갑니다. 진공 청소기는 케이크를 통해 주변 공기를 끌어당겨 남은 수분을 제거합니다. 그런 다음 벨트는 배출 롤러에 도달합니다. 천이 캐리어 벨트에서 분리되어 방향이 급격하게 변경됩니다. 이 조치로 인해 건조된 케이크가 벗겨져 수집 슈트로 떨어지게 됩니다. 마지막으로 고압 워터젯으로 빈 여과포의 양면을 세척합니다. 이렇게 하면 루프가 다시 시작되기 전에 눈이 멀게 되는 것을 방지할 수 있습니다.
제조업체는 이 장비의 여러 가지 구조적 변형을 설계합니다. 특정 구성을 슬러리의 화학적 특성과 일치시켜야 합니다. 잘못된 변형을 선택하면 조기 장비 고장이 발생하거나 안전 위험이 발생할 수 있습니다.
표준 산업 구성은 고무 벨트 진공 필터 입니다 . 이 디자인은 필터 천을 지지하기 위해 튼튼한 홈이 있는 탄성 배수 벨트를 활용합니다. 고무 벨트는 탁월한 인장 강도를 제공합니다. 지속적으로 무거운 하중으로 인한 기계적 스트레스를 쉽게 처리합니다.
평가 렌즈: 공정 엔지니어는 중공업 광업, 광물 처리 및 공격적인 화학 슬러리를 위해 이 변형을 선택합니다. 두꺼운 고무는 규사나 금속 광석과 같은 마모성이 높은 물질을 견딜 수 있습니다. 슬러리의 화학적 구성을 기반으로 천연 고무, EPDM 또는 특수 합성 혼합물을 지정할 수 있습니다.
일부 공정에는 휘발성이 높거나 독성이 있는 용매가 사용됩니다. 이러한 경우 야외 여과 시스템은 심각한 위험을 초래합니다. 사용해야 합니다 밀폐형 진공 벨트 필터를 . 이 구성은 기밀 하우징의 전체 이동 데크를 둘러싸고 있습니다. 운영자는 종종 질소로 엔클로저를 퍼지합니다. 이는 산소를 제거하고 폭발성 대기를 방지합니다.
평가 렌즈: 용제 기반 슬러리, 유해 증기 또는 엄격한 환경 규정 준수 요구 사항에 대해 이 변형이 필요합니다. 그러나 장단점을 고려해야 합니다. 기밀 하우징에는 훨씬 더 높은 초기 자본 지출이 필요합니다. 또한 인클로저는 물리적 접근을 제한합니다. 이로 인해 일상적인 유지 관리 및 천 교체가 훨씬 더 복잡해지고 시간이 많이 걸립니다.
도시 및 산업 폐수 흐름은 독특한 문제를 안고 있습니다. 부유 고형물은 종종 유기적이고 점액질이며 압축성이 높습니다. 특수 폐수 진공 벨트 필터는 이러한 문제를 해결합니다. 이러한 장치에는 진공이 작동하기 전에 확장된 중력 배수 구역이 있는 경우가 많습니다.
평가 렌즈: 다양한 사료 농도를 처리하는 장비의 능력에 중점을 둡니다. 폐수 흐름이 일정한 일관성을 유지하는 경우는 거의 없습니다. 여기서 성공은 화학적 컨디셔닝에 크게 의존합니다. 폴리머 응집제를 슬러리에 조심스럽게 투입해야 합니다. 필터는 이러한 응집제를 사용하여 미세 입자를 더 크고 배수 가능한 클러스터로 그룹화합니다.
조달을 결정하기 전에 프로세스 엔지니어는 시설 제약 조건을 비판적으로 평가해야 합니다. 이 장비는 많은 문제를 해결하지만 보편적으로 적용할 수는 없습니다. 일괄 처리 대안과 그 특성을 비교해야 합니다.
가장 분명한 절충안은 물리적 공간과 관련이 있습니다. 수평 진공 벨트 필터는 연속적인 대용량 출력을 제공합니다. 방전이나 자체 청소는 결코 멈추지 않습니다. 그러나 이를 위해서는 막대한 물리적 공간이 필요합니다. 일반적인 장치의 길이는 15~30미터에 이릅니다. 시설에 적절한 바닥 공간이 있는지 확인해야 합니다. 공간이 부족한 경우 배치 제한에도 불구하고 수직 필터 프레스가 유일한 실행 가능한 옵션일 수 있습니다.
다음 비교 차트를 사용하여 귀하의 슬러리 프로필이 이 연속 진공 기술의 강점과 일치하는지 확인하십시오.
공정 계수 | 이상적인 핏(진공 벨트 선택) | 적합하지 않음(진공 벨트 사용 안 함) |
|---|---|---|
입자 취약성 | 부드럽고 전단력이 없는 취급이 필요한 깨지기 쉬운 응집체입니다. | 극도의 기계적 압착을 견딜 수 있는 단단하고 내구성이 있는 입자입니다. |
세탁 요구 사항 | 귀중한 용질을 회수하려면 여러 가지 별도의 세척 단계가 필요합니다. | 세척이 필요하지 않거나 간단한 단일 단계 치환만으로 충분합니다. |
케이크 압축성 | 중력/저진공 하에서 빠르게 형성되는 단단하고 빠르게 배수되는 케이크입니다. | 천을 가리고 고압 압착이 필요한 압축성이 높고 끈적끈적한 케이크입니다. |
생산 흐름 | 엄격하게 연속적이고 중단 없는 다운스트림 처리가 필요합니다. | 간헐적인 방전이 허용되는 배치 생산 일정. |
초기 투자와 장기적인 운영 현실의 균형을 맞춰야 합니다. 진공 벨트 필터는 일반적으로 높은 자본 지출을 요구합니다. 하지만 운영 비용도 면밀히 살펴봐야 합니다. 연속 진공 펌프를 작동시키면 상당한 전기 에너지를 소비하게 됩니다. 정기적으로 교체용 필터 천을 구입하게 됩니다. 또한 일정한 양의 깨끗한 세척액을 공급해야 합니다. 긍정적인 측면에서는 자동화로 인해 수동 필터 프레스에 비해 작업자 인건비가 크게 절감됩니다.
유지 관리에 대한 투명성은 현실적인 기대치를 형성합니다. 중장비를 진공 상태에서 지속적으로 이동시키면 특정 마모 지점이 생성됩니다. 이 장비를 설치하고 무시할 수는 없습니다. 가동 시간을 보장하려면 엄격하고 사전 예방적인 유지 관리 프로토콜을 구현해야 합니다.
움직이는 고무 벨트와 고정된 진공 상자 사이의 인터페이스는 지속적인 마찰을 생성합니다. 제조업체는 이를 관리하기 위해 슬라이딩 마모 스트립(보통 UHMW 폴리에틸렌으로 제작)을 설치합니다. 또한 마찰 벨트를 따라 윤활수를 주입합니다.
모범 사례: 윤활수 흐름을 지속적으로 모니터링합니다. 매월 마모 스트립을 검사하십시오.
흔히 저지르는 실수: 벨트가 마르는 것. 이로 인해 엄청난 열이 발생하고 마모 스트립이 녹으며 진공 씰이 즉시 파괴됩니다.
필터 천은 완벽하게 직선으로 이동해야 합니다. 옆으로 흐르면 주름이 집니다. 주름이 생기면 진공 밀봉이 깨지고 고형물이 천을 우회하게 됩니다. 이로 인해 여과액의 선명도가 손상됩니다. 따라서 현대식 장치는 자동화된 공압 또는 유압 추적 시스템을 활용합니다.
이러한 시스템은 에지 센서를 사용하여 드리프트를 감지합니다. 자동으로 인장 롤러를 회전시켜 천을 중앙으로 되돌립니다. 이러한 공압 시스템에 대한 공기 공급을 깨끗하고 건조하게 유지해야 합니다. 실패한 추적 시스템은 값비싼 필터 천을 빨리 찢을 것입니다.
시간이 지남에 따라 미세한 입자가 여과포 직조물 내부 깊숙이 박혀 있게 됩니다. 블라인딩(Blinding)이라고 알려진 이 현상은 여과액 흐름을 막습니다. 이러한 가동 중단 위험을 완화하기 위해 제조업체는 벨트의 복귀 구간에 고압 세척 스테이션을 설치합니다.
이러한 세척 노즐이 겹치는 범위를 제공하는지 확인해야 합니다. 매일 노즐 압력을 점검하십시오. 노즐이 막히면 블라인드가 천 전체에 빠르게 퍼집니다. 생산 처리량이 갑자기 감소하고 잔여 케이크 수분이 증가하는 것을 볼 수 있습니다.
이 장비를 구입하는 것은 주요 엔지니어링 프로젝트입니다. 단순히 카탈로그에서 모델을 선택할 수는 없습니다. 엄격한 데이터 기반 사양 프레임워크를 따라야 합니다.
경험적 데이터는 절대 협상할 수 없습니다. 벤치 규모의 필터 리프 테스트부터 시작해야 합니다. 대표 슬러리 샘플을 공급업체의 실험실로 보냅니다. 이 테스트를 통해 특정 케이크 저항성과 최적의 천 직조 여부를 결정합니다. 또한 필요한 세탁 비율도 설정합니다. 벤치 테스트가 유망해지면 소형 파일럿 장치를 임대하십시오. 실제 공장 조건에서 성능을 검증하려면 시설에서 실행해 보세요.
엔지니어는 파일럿 데이터를 사용하여 필요한 활성 여과 면적을 계산합니다. 이 면적은 일반적으로 평방 미터로 측정됩니다. 지정할 때 대규모 진공 벨트 필터를 크기 조정은 가장 느린 속도 결정 단계에 따라 달라집니다. 때로는 케이크가 즉시 형성되지만 건조하는 데 오랜 시간이 걸립니다. 목표 처리량을 달성하려면 장비 크기가 특정 분리 공정의 가장 긴 단계를 수용해야 합니다.
슬러리 화학을 기반으로 모든 젖은 부품을 평가하십시오. pH, 온도, 염화물 함량을 분석해야 합니다. 표준 응용 분야에서는 스테인레스 스틸 304 또는 316L을 사용합니다. 부식성이 높은 환경에서는 듀플렉스 스테인리스 스틸이 필요할 수 있습니다. 또는 고산성 저온 슬러리에 고무 라이닝 탄소강을 지정하여 자본을 절약할 수 있습니다.
초기 구매 가격만으로 공급업체를 평가하지 마십시오. 현지 애프터마켓 지원을 평가합니다. 벨트, 씰, 천과 같은 중요한 마모 부품을 어디에 보관하는지 물어보세요. 마지막으로 파일럿 테스트 결과를 기반으로 기계 및 프로세스 보증을 제공하려는 의지를 평가합니다. 자신감 있는 공급업체는 경험적 크기 데이터를 뒷받침합니다.
수평 진공 벨트 필터는 연속적이고 쉽게 제어할 수 있는 여과를 위한 최고의 선택입니다.
이는 귀중한 용질을 보존하고 용매 낭비를 줄이는 탁월한 다단계 역류 세척 기능을 제공합니다.
궁극적인 결정은 물리적 공간 제약과 고순도 케이크 회수의 금전적 수익 간의 균형을 맞추는 데 달려 있습니다.
장비 크기를 추측하지 마십시오. 자본 투자를 보호하려면 먼저 경험적 데이터를 수집하세요.
다음 단계: 기술 상담을 요청하려면 애플리케이션 엔지니어에게 문의하세요. 정확한 여과 매개변수를 결정하기 위해 실험실 벤치 테스트를 위해 대표적인 슬러리 샘플을 제출하십시오.
A: 진공 벨트 필터는 지속적인 흡입과 중력을 활용하여 필터 천을 통해 액체를 부드럽게 끌어냅니다. 깨지기 쉬운 케이크를 세척하고 취급하는 데 탁월합니다. 벨트 프레스는 이중 수렴 벨트를 사용하여 강렬한 기계적 압착 및 전단력을 가하여 액체를 밀어냅니다. 벨트 프레스는 압축성이 높은 도시 슬러지에 더 적합하고, 진공 필터는 화학 및 광물 처리에 더 좋습니다.
A: 케이크 두께는 재료 특성에 따라 크게 달라집니다. 일반적으로 매우 미세하고 느리게 필터링되는 화학 물질의 경우 3mm부터 거칠고 빠르게 배수되는 광물 광석의 경우 최대 100mm까지 다양합니다. 파일럿 테스트 중에 이 두께를 최적화해야 합니다. 너무 두꺼운 케이크는 진공 흐름을 제한하고, 너무 얇은 케이크는 진공 채널링을 유발합니다.
A: 수명은 화학 물질 노출, 슬러리의 마모성 및 적절한 유지 관리에 따라 달라집니다. 마모 스트립과 추적 시스템을 잘 관리하면 튼튼한 고무 벨트는 일반적으로 몇 년 동안 지속됩니다. 반대로 작업자는 눈이 멀거나 기계적 마모로 인해 더 얇은 직조 필터 천을 훨씬 더 자주, 종종 몇 주 또는 몇 달마다 교체해야 합니다.
